זהו כלי תקשורת המאפשר לך לדבר באופן הגיוני בין PLC (בקר לוגיקה הניתן לתכנות) לבין מכשירי בקרה רבים, כמו מנועים, מסועים, זרימה, חיישני רמה וכו '. במקום ה- PLC שידבר ישירות למודולי קלט/פלט נפרדים, מתאם Devicenet שיחות באמצעות חתיכת חומרה הנקראת מתאם Devicenet. מתאם Devicenet מחבר בין מכשירים תעשייתיים פשוטים (חיישנים ומפעילים) למכשירים ברמה גבוהה יותר כמו בקרים הניתנים לתכנות. בגלל ההבדל הזה, וגם בגלל המגוון הרחב של השימושים בציוד מצב מוצק, כל האנשים האחראים ליישום ציוד זה חייבים לספק את עצמם כי כל יישום מיועד של ציוד זה מקובל.
היתרונות של מתאם Devicenet
חסכוני
מתאמי DEVICENET מספקים דרך חסכונית לחיבור מכשירי מדור קודם לרשתות מודרניות ללא צורך בשדרוגי ציוד או תחליפים יקרים.
פונקציונליות פלאג-משחק
מתאמי DEVICENET רבים מציעים פונקציונליות של Plug-and-Play, מה שמקל עליהם להתקנה ולהשתמש בהם ללא צורך בתהליכי תצורה מורכבים.
צדדיות
מתאמי DEVICENET מגיעים בסוגים שונים כמו Devicenet ל- Ethernet, USB או מתאמים סדרתיים, ומספקים גמישות בחיבור סוגים שונים של מכשירים לרשת.
ניהול מכשירים מרחוק
כמה מתאמי Devicenet תומכים בניהול מכשירים מרחוק, ומאפשרים למשתמשים לפקח ולשלוט על מכשירים מחוברים ממיקום מרכזי לשיפור היעילות והתחזוקה.
-
![7/8 מתאם מיני-שינוי עבור Fieldbus Devicenet NMEA 2000]()
7/8 מתאם מיני-שינוי עבור Fieldbus Devicenet NMEA 2000Devicenet Mini-Change 7/8 מחליף מגדר מחבר, ה- 7/8-16 ממיר זכר לגברי יכול למלא את התפקיד של המרת ממשק. לדוגמה, אם מכשיר אחד משתמש במחבר נשי של 7/8-16 un un ומכשיר אחר משתמש במחבר נשי של אותו מפרט, -
![שינויים מיני-שינויים במצמד Devicenet נקבה לנקבה]()
שינויים מיני-שינויים במצמד Devicenet נקבה לנקבהמחליף מגדר מחליף מגדר 7/8 מחבר מגדר 7/8 מחבר מחבר מחבר 7/8-16 משמש בעיקר לחיבור שני מחברים סטנדרטיים של 7/8-16, אך שני הצדדים הם ראש גברי. 7/8-16 מחליף מגדר מחבר האום הוא ממיר מחברים גמיש ומעשי שיכול -
![Devicenet מיני-שינוי 7/8 מחבר שינוי מגדר]()
Devicenet מיני-שינוי 7/8 מחבר שינוי מגדר7/8-16 מחליף מגדר Mini-C מצמד, 7/8-16 un הוא תקן חיבור הברגה הנפוץ במחברים בשדה התעשייתי, כגון להעברת כוח, אותות או נתונים. מחבר 7/8 מחבר שינוי מגדר זכר למחבר נקבה מתייחס לתקע זכר ולמחבר שקע נקבה -
![NMEA 2000 מיקרו-שינוי למיני-שינוי]()
NMEA 2000 מיקרו-שינוי למיני-שינויNMEA 2000 מיקרו-שינוי M12 למתאם מיני-שינוי מיני, ל- NMEA2000 יש 2 כבלים שונים, כבל ירידה וכבל תא המטען, כל כבל משתמש במדדי תיל שונים עבור קווי האות השונים. מחבר Mini-C Mini-Change משמש על עצמות גב -

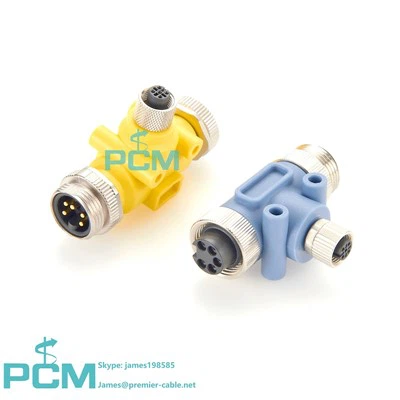

![מערכת אוטובוס T-Connector Devicenet M12 A-Code ל- 7/8 "-16 מפיץ מקביל לא מקביל]()
מערכת אוטובוס T-Connector Devicenet M12 A-Code ל- 7/8 "-16 מפיץ מקביל לא מקבילמערכת T-Connector Devicenet M12 A-code ל- 7/8 -16 מפיץ מקביל לא מקביל, מחבר טי 7/8 עם פלט M12 משמש בדרך כלל ליצירת קו ירידה בו כבל הסתעף פועל לחתיכה ספציפית של ציוד NMEA2000. -
![כבל מתאם מתאם כבל Devicenet M12 עד 7/8 ″ 5 סיכה]()
כבל מתאם מתאם כבל Devicenet M12 עד 7/8 ″ 5 סיכהNMEA2000 כבל מתאם Devicenet M12 ל- 7/8 ″ 5 סיכה, זהו תא המטען DVN להפחתת כבל מתאם ממיני-שינוי למיקרו-שינוי. ישנם שני גדלים של כבלים על ידי תקן Devicenet NMEA 2000. הגדול יותר הוא כבל תא מטען מיני או -
![Devicenet מיקרו-שינוי עד לשינוי מיני]()
Devicenet מיקרו-שינוי עד לשינוי מיני7/8 שינוי מיני-שינוי עד M12 מתאם DVN תא מטען, כבל טיפה, מחבר מיני-שינוי כבל תא המטען, מחבר מיקרו-שינוי של כבל Devicenet, משמש בעיקר למכשירי NMEA 2000. -
![Devicenet DNV מתאם כבל 7/8 "עד M12]()
Devicenet DNV מתאם כבל 7/8 "עד M12מחבר TEE מתאם Devicenet 7/8 עד M12, המתאים לממשק Devicenet, Canopen, NMEA2000, בשימוש נרחב בחיישן ומפעיל, מנוע, רכבת, מכם ספינות, אוטובוס שדה עבור Devicenet, עבור NMEA 2000 מערכת פתוחה ושדות יישומים
למה לבחור בנו
המפעל שלנו
Premier Premier, שנוסד בדונג גואן בשנת 2003, מחזיקה בכ- 350 עובדים, המשתרעת על שטח של 9000㎡, עם 10 קווי ייצור מודרניים וכושר הייצור השנתי הוא כ 12 מיליון כבלים של PCS. במפעל שלנו יש צוות של אנשי טכניים מצוינים עם יותר מעשר שנים ניסיון.
ציוד ייצור
בינתיים יש לנו הרבה ציוד ייצור מתקדם וציוד בדיקת איכות כדי לשפר את יעילות הייצור, עקביות המוצר ויציבות איכותית. הציוד שלנו כולל מכונת ריתוך בתדירות גבוהה, מכונת ריתוך אוטומטית, מכונת ריתוך של HABA, מכונת ריתוך לייזר, מכונת חיתוך לייזר, טמפרטורה ולחות מחזור מחזור, בודק ריסוס מלח, מכונת בדיקת SGS, בדיקת כוח הכנס מחבר, מנתח רשת, בודק אטום מים IP67. ציוד זה מספק ערבות חזקה לאיכות המוצרים ואמינות המוצרים.
המוצר שלנו
כבל כבל-פרט, כבל CC-Link, כבל Devicenet, מחבר אוטובוס D-Sub, כבל פרופבוס, כבל CAN כבל, מחבר כבל M8 M12 M23 M16 AISG כבל AISG, מחבר NMEA2000, PLC תכנות כבל RS232, RS485, RS422, כבל פרופינט, כבל 8 "{13}}}}}}}}}}}}}} כבלים, כבל הרכבה על ארון בקרה, כבל אטום מים מחוספס, תיבת חלוקת חיישנים.
השירות שלנו
אנו מספקים שירותי תכנון וייצור מותאמים אישית, המתאימים מחברים שונים ורתמות תיל בהתאם לצרכים הספציפיים של הלקוחות ותרחישי היישומים של הלקוחות כדי להבטיח התאמה מושלמת.
מתאם Devicenet הוא פרוטוקול ברמת היישום המשמש בסביבת האוטומציה. זהו כלי תקשורת המאפשר לך לדבר באופן הגיוני בין PLC (בקר לוגיקה הניתן לתכנות) לבין מכשירי בקרה רבים, כמו מנועים, מסועים, זרימה, חיישני רמה וכו '. במקום ה- PLC שידבר ישירות למודולי קלט/פלט נפרדים, מתאם Devicenet שיחות באמצעות חתיכת חומרה הנקראת מתאם Devicenet.
מתאם Devicenet מנוהל כיום על ידי איגוד הספלים של מתאם Devicenet Open (ODVA), ארגון המפתח סטנדרטים ומאפשר לספקי צד ג 'להשתמש בפרוטוקול הרשת. מתאם Devicenet עוקב אחר מודל ה- Open Systems Interconnection (OSI) המשתמש בשבע שכבות שהם פיזיים, datalink, רשת, תחבורה, הפעלה, מצגת ויישום. מתאם Devicenet מבוסס על הפרוטוקול התעשייתי הנפוץ (CIP) ומשתמש בשלוש השכבות העליונות של ה- CIP החל מהפגישה, ואילו 4 השכבות התחתונות הותאמו ליישום מתאם Devicenet. 'השכבה הפיזית' של מתאם Devicenet מורכב משילוב של כבלים, צמתים, ברזים ונגדי סיום בטופולוגיה של קו גזע. נדון ברכיבים הפיזיים הללו במאמרים הבאים. עבור 'שכבת קישור נתונים', מתאם Devicenet משתמש ברשת אזור הבקר (CAN) סטנדרט המטפל בכל ההודעות בין בקרים ומכשירים. 'שכבות הרשת וההובלה' של מתאם Devicenet קובעות חיבור עם המכשיר באמצעות מזהי חיבור עבור הצמתים, המורכבים ממזהה MAC של מכשיר ומגוון זהות. היתרון של מזהה החיבור הוא בכך שהוא מאפשר למתאם Devicenet לזהות כתובות כפולות על ידי התבוננות במזהה ה- MAC והאותות למשתמש שהוא צריך לתקן.
הגאון שמאחורי מתאם Devicenet הוא שהוא הצטרף לכוח והאות לכבל אחד, חוסך כסף והפחתת הצורך בכבלים מרובים המשתמשים במרחב רב יותר. איזה כבל מתאם Devicenet תבחר נקבע על ידי המרחקים והמגבלות הפיזיות של היישום שלך. אתה יכול להשתמש בכבל העגול (העבה או הדק) עבור תא המטען או הקווי, הדירה משמשת לקווי תא המטען וכבל הטיפה בכיתה 1 משמש לטיפות. כולם משתמשים בזוגות חוט מעוותים. זוג אחד עבור כוח DC 24V וזוג אחד לאות. יש גם חוט מגן המשמש בתהליך ההארקה. הכבל שתבחר להתאים ליישום שלך יתבסס בעיקר על מרחק מכיוון שיש גבולות ספציפיים לאורכים שיאפשרו שיעורי נתונים מקסימליים. שיעורי נתוני מתאם Devicenet הם 125, 250 או 500 קילוביץ לשנייה. ככל שהאורך הדרוש יותר יביא לשיעור נתונים איטי יותר ולהיפך. ' לכבל העגול העבה טווח של אורך מקסימאלי של 1,640 רגל בגובה 125 קילוביץ לשנייה לאורך מרבי של 328 רגל בגובה 500 קילוביץ לשנייה.
מכיוון שאין אורכי כבל שנקבעו מראש במתאם Devicenet, אתה יכול להכניס חיבורים לכבל השטוח בכל מקום על הקו, מה שהופך את הבחירה הזו נהדרת למיקום המכשיר. קווי הירידה מחברים את המכשירים לקו הגזע וקצב הנתונים שתבחר קובע את אורך קו הירידה הכולל המותר. ההגבלה הגדולה ביותר עבור טיפה היא שמרחק הכבל המרבי מכל מכשיר לקו הגזע הוא 2 0 רגל. אורך הירידה הכולל המקסימלי עבור כל קצב נתונים הוא 512 רגל בגובה 125 קילוביץ לשנייה, 256 רגל בגובה 250 קילוביץ לשנייה ו -128 רגל בגובה 500 קילוביץ לשנייה. שוב מראה שבשיעורי נתונים גבוהים יותר אתה מקבל מרחקים קצרים יותר שהרשת שלך יכולה להגיע, ושיעורי הנתונים הנמוכים מביא לך יכולות להגיע רחוק יותר. קו הגזע של מתאם Devicenet דורש 121 אוהם, אחוז אחד, 0.25 וואט או נגן מסתיים גדול יותר בכל קצה תא המטען ומחובר ישירות על פני חוטי האות (כחול ולבן). הנגדים המסיימים מפחיתים רעש חשמלי ובלעדיהם, במקומם הנכון, מתאם Devicenet לא יעבוד כראוי. אתה יכול לחבר את קו הגזע למכשירים באמצעות סוגים מרובים של ברזים ומחברים. ניתן לחבר מכשירים למחברי מתאם Devicenet אלה ולברזים או 'ישירות' לקו הגזע או על ידי 'הסתעפות' או על ידי 'דייזי שרשור' אותם יחד.
אדריכלות מתאם Devicenet
צמתים מופצים לאורך מתאם Devicenet באמצעים של טופולוגיה של טיפת גזע. טופולוגיה זו מאפשרת קלות בחיווט ובגישה לרשת ממספר ברזים. בנוסף, ניתן להסיר בקלות צמתים ולהוסיף כדי להפחית את זמן ההשבתה של הייצור, להגביר את גמישות הרשת ולהקטין את זמן פתרון הבעיות. מכיוון שהשכבה הפיזית מבודדת באופן אופטי מהמכשיר, כוח התקשורת וכוח המכשירים יכולים לחלוק את אותו אוטובוס (עוד יותר הפחתת המורכבות של הרשת והרכיבים שבתוכו). מתאם Devicenet תומך ב -125 קילגן/שניות, 250 קילטייט/שניות ו -500 קילגן/שניות שיעורי נתונים. תלוי בסוג הכבל שנבחר, מתאם Devicenet יכול לתמוך בתקשורת של עד 500 מטר (באמצעות כבל עגול וקוטר גדול). כבל עגול אופייני תומך עד 100 מטר, ואילו הכבלים בסגנון שטוח תומך עד 380 מטר בגובה 125 קילוגרם/ש 'ו -75 מטר בגובה 500 קילוגרם/שניות.
מתאם Devicenet משתמש באוטובוס סידורי דיפרנציאלי (רשת אזור בקר) כשכבת קישור הנתונים שלו. השימוש ב- CAN כמתאם עמוד שדרה, DEVICENET דורש רוחב פס מינימלי כדי להעביר ולהודעות אריזה. בנוסף, ניתן לבחור מעבד קטן יותר בעיצוב המכשיר בזכות פורמט מסגרת הנתונים והקלות בה המעבד יכול לנתח את הנתונים. עם העברת חבילת הנתונים הראשונה, התחלה של סיב המסגרת נשלחת לסנכרן את כל המקלטים ברשת. מזהה CAN (מסומן מ- 0 - 63) ו- RTR BIT משתלבים כדי להגדיר עדיפות, בה ניתן לגשת או לשנות את הנתונים. למזהים נמוכים יש עדיפות על פני מזהים גבוהים יותר. בנוסף להעברת נתונים אלה למכשירים אחרים, המכשיר גם עוקב אחר הנתונים שנשלחו. יתירות זו מאמתת את הנתונים המועברים ומבטלת שידורים בו זמנית. אם צומת משדר במקביל לצומת אחר, הצומת עם מזהה 11 הסיביות התחתון ימשיך להעביר ואילו המכשיר עם מזהה 11 סיביות גבוה יותר ייפסק. ששת הקטעים הבאים מכילים מידע לצורך ציון שדה הבקרה. שתי הסיביות הראשוניות קבועות, ואילו הארבע האחרונות משמשות לציון שדה אורך של שדה הנתונים. שדה הנתונים מכיל מאפס לשמונה בתים של נתונים שמישים. מסגרת הנתונים הבאה היא שדה CRC. המסגרת מורכבת מ -15 ביטים לגילוי שגיאות מסגרת ושומרת על מספר תוחמים בפורמטים רבים. בשל קלות היישום והחסינות לרוב הרשתות הרועשות, יכול לספק רמה גבוהה של בדיקת שגיאות וכליאת תקלות.
מתאם Devicenet משלב רשת מבוססת חיבור. תחילה חייב להיות קובע חיבור על ידי UCMM (מנהל הודעות לא מחובר) או יציאה לא מחוברת לקבוצה 2. משם ניתן לשלוח ולהתקבל הודעות מפורשות ומשתמעות. [6] הודעות מפורשות הן חבילות נתונים שבדרך כלל דורשות תגובה ממכשיר אחר. הודעות אופייניות הן תצורות או איסוף נתונים שאינו רגיש בזמן. הודעות מרומזות הן חבילות של נתונים שהן ביקורתיות בזמן ומתקשרים בדרך כלל נתונים בזמן אמת ברשת. יש להשתמש בחיבור הודעה מפורשת כדי להקים תחילה לפני שנעשה חיבור הודעה מרומז. לאחר ביצוע החיבור, ה- CAN מזהה את נתוני נתוני הצומת המתאים.
פרוטוקול ברמה גבוהה הפועל על גבי רשת אזור בקר (CAN). רשת מאסטר/עבדים התומכת בתקשורת עמיתים לעמית (בניגוד ל- J1939 שהיא ספציפית רשת עמיתים לעמית). משתמש ב- 11- מזהים סיביות בכותרות ההודעות (שלא כמו J1939, המשתמש במזהי 29- סיביות). תומך עד 64 צמתים ברשת יחידה. שיעורי העברת הרשת הסטנדרטיים הם 125K, 250K ו- 500K ביטים לשנייה. אורך מקסימום רשת נקבע על פי קצב העברת הרשת וסוג הכבל המשמש (למשל ב 500K אורך המקסימום יכול להיות קצר כמו 246 רגל עם כבל שטוח ואורך 1,640 רגל בגובה 125K עם כבל עבה).
עבדי מתאם Devicenet חייבים לתמוך במינימום של 1 מתוך 3 שיטות חילופי הנתונים המזוהים כמחזורי, סקר או שינוי מצב (COS). מכיוון שמתאם Devicenet עובר על רשת CAN סטנדרטית, השכבה הפיזית דורשת שני נגדים של 120 אוהם (מסופים) בכל קצה הרשת. כבל מתאם Devicenet כולל כוח רשת 24VDC וכן חיבורי CAN H/L.
מתאם Devicenet תומך עד 64 צמתים ברשת מתאם Devicenet יחידה, שיכולה להיות מורכבת מאסטר 1 ועד 63 עבדים או מרובים אדונים השולטים על מערך העבדים הייחודי שלהם באותה רשת פיזית. מתאם Devicenet תומך במאסטר / עבדים (קבוצה 2 בלבד) ותקשורת עמיתים לעמית ומשתמשת בקלט / פלט והודעות מפורשות לבקרה, ניטור ותצורה.
מידע על הממשק הפיזי של מתאם Devicenet
אחת הדרכים להסתכל עליה היא שהמונח 'שכבת יישום' מרמז שמתאם Devicenet עוסק יותר בנתוני יישומים מאשר פרוטוקול שכבת רמה נמוכה יותר או אי-יישום. לדוגמה, פרוטוקול שכבת קישור נועד פשוט להזיז כמה בתים מנקודה A לנקודה B. אין לו שום עניין ואינו מעביר מידע מובנה ביחס לתוכן ההודעה. מכיוון שמדובר בפרוטוקול שכבת יישום, ההודעות שלו אכן מעבירות מידע. להודעה של מתאם Devicenet יש מידע ספציפי בתים ספציפיים של הודעה. יש בייט למספר כיתה, בייט לקוד שירות וכן הלאה.
CAN הוא תקן תקשורת סדרתי עבור מכשירים חכמים לתקשר זה עם זה. בניגוד לתקני תקשורת רבים אחרים המספקים שיעורי נתונים מהירים עם אלפי או מיליוני בתים נתונים במסגרת יחידה, יכול להיות שיש מעט קצב שמקסימום ב -1 מגה באוד. מרבית היישומים התעשייתיים אפילו לא צריכים את המהירות הזו. רובם משתמשים ב- 125Kbaud הנמוכים. ובמקום בו תקנים אחרים מזיזים אלפי בתים במסגרת יחידה יכולים רק להזיז 8 בתים של נתונים. אך כאשר המהירות והיכולת הם חוזקות לרבים מהסטנדרטים האחרים, כוחו של CAN הוא הממשק הפיזי הנמוך והפשוט שלו. עם גודל המנות הקטן שלו, אפילו ב 500Kbaud מסגרת עם שמונה בתים של נתונים, הוא רק על חוט הרשת במשך רבע אלפיות השנייה. עבור יישומי בקרה רבים זה מהר מאוד. בנוסף, מיקרו -בקר, כן, מיקרו של {4}} סיביות, יכול לבצע את העבודה. זה זקוק לאט של 4K של זיכרון התוכנית ו -256 בתים של זיכרון RAM כדי לתמוך ביישום CAN.
אחת התכונות היוצאת דופן ביותר של CAN (ומתאם Devicenet) היא בוררות מעט. בוררות של Bitwise היא התהליך שיכול להשתמש כדי לתעדף הודעות מבלי לאבד רוחב פס רשת כלשהו. ברשת CAN, אפס ביטים חולשים על פיסות אחד. כאשר מכשיר מעביר הודעה, הוא מקשיב לקטעים ברשת. אם מכשיר מעביר אחד ושומע אפס, הוא יודע שמועברת הודעת עדיפות גבוהה יותר והיא מפסיקה את השידור. הצומת עם הודעת העדיפות הגבוהה יותר שומע את הקטעים שהוא משדר ולעולם לא יודע שהוא מתנגש עם הודעת עדיפות נמוכה יותר. רצף ההודעות ברשת נשמר.
המפעל שלנו
Premier Premier, שנוסד בדונג גואן בשנת 2003, מחזיקה בכ- 350 עובדים, המשתרעת על שטח של 9000㎡, עם 10 קווי ייצור מודרניים וכושר הייצור השנתי הוא כ 12 מיליון כבלים של PCS. כבל כבל-פרט, כבל CC-Link, כבל Devicenet, מחבר אוטובוס D-Sub, כבל פרופבוס, כבל כבל CAN, כבל M8 M12 M23 M16 AISG מחבר כבלים, מחבר NMEA2000, PLC תכנות כבל RS232, RS485, RS422, Profinet Cable, CABLE CANTECT, 8}}}}}}}}}}}}}}}}}}}}} כבלים, כבל הרכבה של ארון בקרה, כבלים אטומים מחוספסים, תיבת חלוקת חיישנים. מיוצא לשווקים אירופיים ואמריקאים.
שאלות נפוצות
ש: מהם הסוגים הנפוצים של מתאמי Devicenet?
ש: מה המטרה של מתאם Devicenet?
ש: כיצד פועלים מתאמי Devicenet?
ש: האם מתאמי Devicenet יכולים לתמוך במספר מכשירים?
ש: מהן תכונות המפתח של מתאמי Devicenet?
ש: האם ניתן להשתמש במתאמי Devicenet באוטומציה תעשייתית?
ש: האם מתאמי Devicenet התואמים לגרסאות Devicenet שונות?
ש: כיצד אוכל לבחור במתאם Devicenet המתאים ליישום שלי?
ש: האם ניתן להשתמש במתאמי Devicenet לניטור נתונים ואבחון?
ש: האם מתאמי Devicenet מתאימים לסביבות תעשייתיות קשות?
ש: האם ניתן להשתמש במתאמי Devicenet לניהול מכשירים מרחוק?
ש: כיצד אוכל לפתור בעיות עם מתאמי Devicenet?
ש: האם מתאמי DEVICENET תואמים לתוכנה של צד שלישי?
ש: האם ניתן להשתמש במתאמי Devicenet לתחזוקה חזויה?
ש: האם מתאמי Devicenet דורשים עדכוני קושחה?
ש: האם מתאמי DEVICENET ניתנים להרחבה להרחבת רשתות?
ש: האם ניתן להשתמש במתאמי Devicenet לרישום נתונים?
ש: כיצד אוכל להבטיח אבטחת מידע עם מתאמי Devicenet?
ש: האם מתאמי Devicenet חסכוניים לשילוב רשת?
ש: האם ניתן להשתמש במתאמי Devicenet בהתאמה מחדש של פרויקטים?
כאחד היצרנים והספקים המובילים במתאם Devicenet בסין, אנו מברכים אתכם בחום לקנות מתאם Devicenet בהתאמה אישית מהמפעל שלנו. כל מוצרי OEM הם בעלי מחיר איכותי ותחרותי. צור קשר לקבלת הצעת מחיר.
