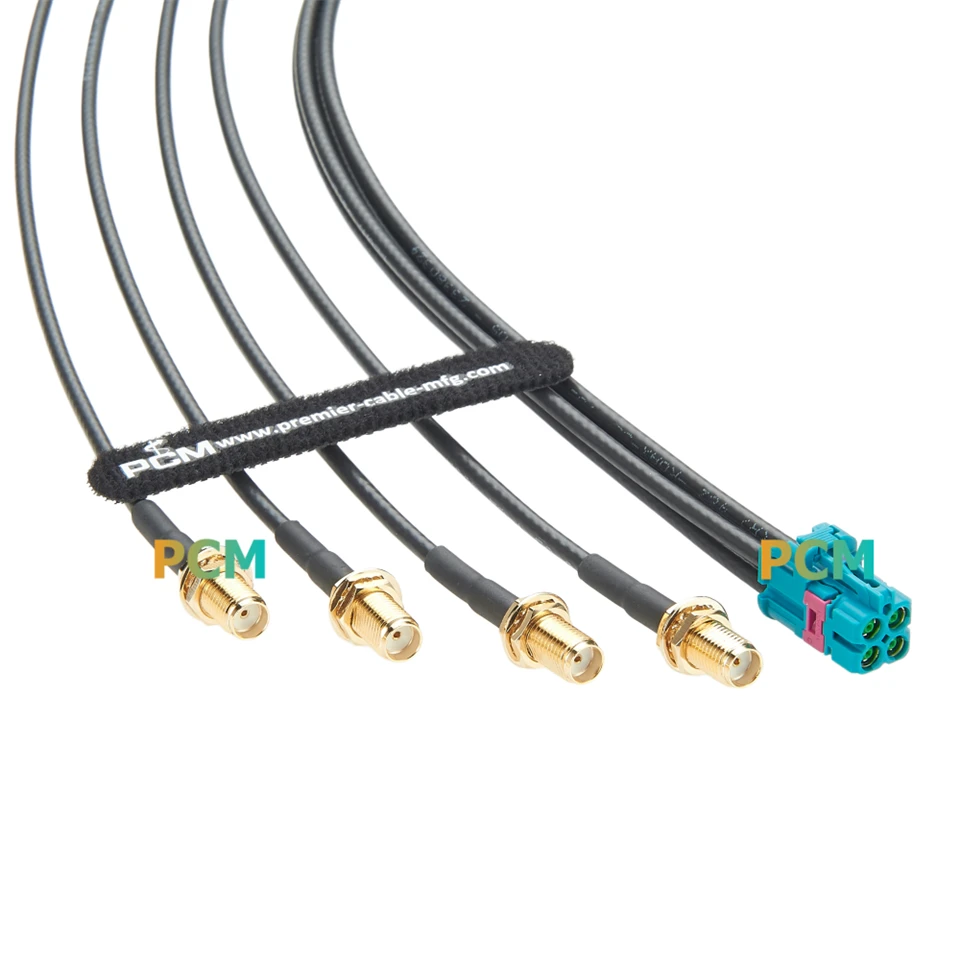

Quad TE MATE-כבל AX ל-4x SMA

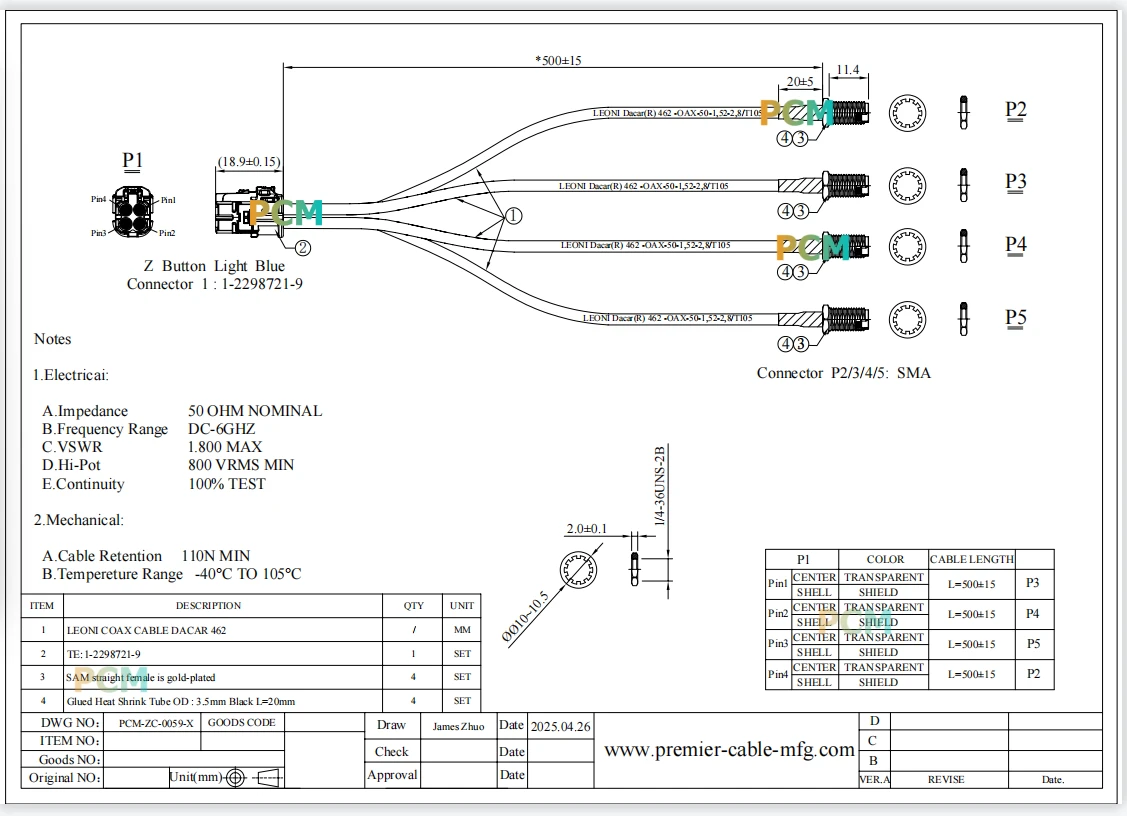

כבל Quad TE MATE-AX To 4x SMA RF הוא ערכת בדיקת RF רב-ביעילות גבוהה-ביעילות גבוהה המיועדת לטיפול במספר אותות רכב בו זמנית. ה-PCM-ZC-0059 משתמש במחבר מיני פקרה 1-2298721-9 מסדרת TE MATE-AX quad-. ממשק זה משלב ארבעה ערוצי RF עצמאיים למארז קומפקטי, חוסך באופן משמעותי מקום בצד מודול הרכב בהשוואה לשימוש בארבעה מחברים בודדים, ומספק הגנת שגיאות.

הקצה השני מסתעף לארבעה מחברי SMA נקבה עצמאיים, המאפשרים חיבור ישיר למספר מכשירים. פנימית, ארבעה כבלים קואקסיאליים עם אובדן-נמוך מבטיחים דיבור נמוך במיוחד ובידוד גבוה בין ערוצים בטווח התדרים של DC-6GHz. תצורת "אחד-עד-ארבע" זו מתאימה במיוחד למערכות מידע בידור לרכב, מודולי מקלטי אנטנות מרובי-ותרחישים הדורשים בדיקה בו-זמנית של נתיבי RF מרובים (כגון LTE master/diversity, GNSS, V2X), מה שמשפר משמעותית את היעילות של כיול רב-ערוצי.
