מכלול כבל מאריך של Deutsch DT: חבר-ו-הפעל חיווט עבור סביבות קשות
-מורכב מראש כבלי DT04-ל-DT06 מ-2 פינים ל-12 פינים. אטום IP67, 16AWG, מוכן להתקנה - אין צורך בחיתוך, שחבור או כיווץ שטח. עוצב עבור פנסי עבודה LED, חיישנים, מערכות ECU, מכונות חקלאיות, ציוד בנייה ויישומים ימיים.
- כבל מאריך של Deutsch DT הוא חיבור DT04-מורכב מראש-ל-רתמת תקע DT06 שמרחיב את חיבורי ה-DT הקיימים מבלי לחתוך או לחבר את החיווט המקורי.
- זמין בתצורות של 2 פינים, 3 פינים, 4 פינים, 6 פינים, 8 פינים ו-12 פינים באמצעות חוט 16AWG המדורג ל-13 A לכל מגע ב-13.5 VDC.
- IP67-אטום בעת השידוך, טמפרטורת פעולה -55 מעלות עד +125 מעלות, נעילת טריז עמידה- בפני רעידות - מתאים לרכב, חקלאות, בנייה וסביבות ימיות.
- יישומים נפוצים: הארכת תאורת LED, חיווט חיישן/מפעיל, חיבורי ECU ו-CAN Bus, חידוש רתמות למכונות חקלאיות ובנייה.
- אורכים מותאמים אישית (0.5 מ' עד 10 מ'+), תצורות פינ-אאוט, עיצובים מעוצבים ותווית OEM זמינים עם MOQ מ-100 יחידות.
הַגדָרָה:מכלול כבל מאריך של Deutsch DT הוא רתמת חיווט מוגמרת-של היצרן עם שקע DT04 בקצה אחד ותקע DT06 בצד השני, יוצר הרחבה אטומה בשורה בין שני ממשקי Deutsch DT קיימים.
📋 תוכן
מהי מכלול כבל מאריך של Deutsch DT?
מכלול כבל מאריך של Deutsch DT הוא רתמת חיווט- שהורכבה במפעל המחברת בין שני ממשקי Deutsch DT קיימים. קצה אחד נושא שקע DT04 (בית פינים); הקצה השני נושא תקע DT06 (בית שקע). כאשר הוא משודך, הוא יוצר הרחבה אטומה,-עמידה בפני רטט ללא כל שינוי ברתמה המקורית.
במקום לחתוך חוט, להפשיט בידוד, לכווץ מגעים בגודל 16 בשטח, ולקוות שהאטם יחזיק מעמד בעונת הבוץ, כבל מאריך-ו-Play מבטל את השלבים האלה לחלוטין. בהתבסס על משוב הייצור שלנו, חיבורי DT מכווצים-בשטח מהווים נתח משמעותי מהחזרות האחריות בערכות תאורת שטח - - עומק כיווץ נמוך ואטמי ממשק פגומים הם שני מצבי הכשל הנפוצים ביותר.
כבלים מאריכים של Deutsch DT משמשים בכל מקום שבו הרתמה המקורית קצרה מדי או שיש צורך להעביר מכשיר:
- הארכת כוח לאורות עבודה לד ותאורת עזר
- העברת אותות עבור חיישנים, מפעילים ומקודדי מהירות/מיקום
- חיווט ECU, CAN Bus וחיווט מערכת תקשורת לרכב
- תחזוקה ותיקון חיווט במכונות חקלאיות ובניין
- חלוקת כוח ימית,-שטח ותעשייתית עמידה למים
PCM-S-0717: כבל מאריך 2P

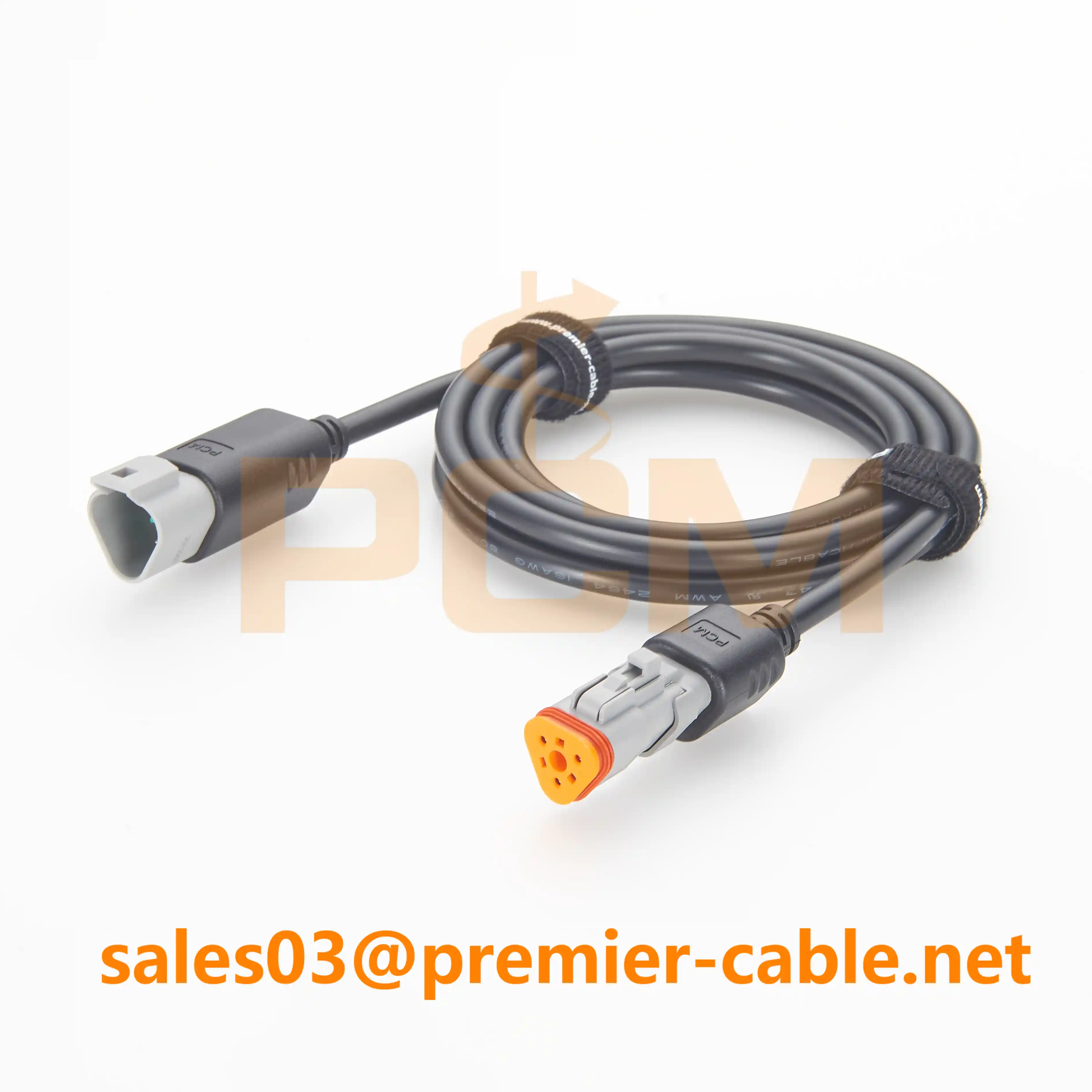

PCM-S-0718: כבל מאריך 3P
מפרט טכני של Deutsch DT מאריך -
כל כבלי ההארכה של Deutsch DT בסדרה זו בנויים על פלטפורמת TE Connectivity Deutsch DT (לשעבר Deutsch Engineered). המפרטים הבאים חלים על מערכת המחברים ומבנה הכבלים הסטנדרטי.
| פָּרָמֶטֶר | מִפרָט |
|---|---|
| סדרת מחברים | Deutsch DT (קישוריות TE) |
| גודל איש קשר | מידה 16 (קוטר 1.6 מ"מ) |
| דירוג נוכחי | 13 A לכל מגע (רציף, 23 מעלות) |
| דירוג מתח | 13.5 VDC (מערכת) / 500 VAC (עמידה דיאלקטרי) |
| מד חוט | תקן 16 AWG (תואם 14-20 AWG) |
| דירוג עמיד למים | IP67 (מצב משודך, לפי IEC 60529) |
| טמפרטורת הפעלה | −55 מעלות עד +125 מעלות |
| צור קשר עם התנגדות | פחות או שווה ל-5 mΩ ראשוני |
| מחזורי הזדווגות | 100+ מחזורים (לפי מפרט TE Connectivity) |
| עמידות בפני רטט | נעילת טריז + חותם ממשק; עומד בפרופילי רטט SAE J1455 |
| חומר בידוד | ניילון תרמופלסטי (במילוי-זכוכית) |
| אִטוּם | חותם ממשק סיליקון + חוט חוט על כל חלל |
| תצורות סיכות | 2P, 3P, 4P, 6P, 8P, 12P |
| אורך כבל סטנדרטי | 1 מ', 2 מ' (זמינים 0.5-10 מ' בהתאמה אישית) |
הערה הנדסית:דירוג 13 A חל בסביבה של 23 מעלות. בטמפרטורות של תא מנוע של +105 מעלות, הורד לכ-7-8 A לכל מגע. אמת תמיד את הדרישות הנוכחיות מול עקומת הניעור המלאה של TE Connectivity DT Series ב-גיליון הנתונים של Deutsch DT.

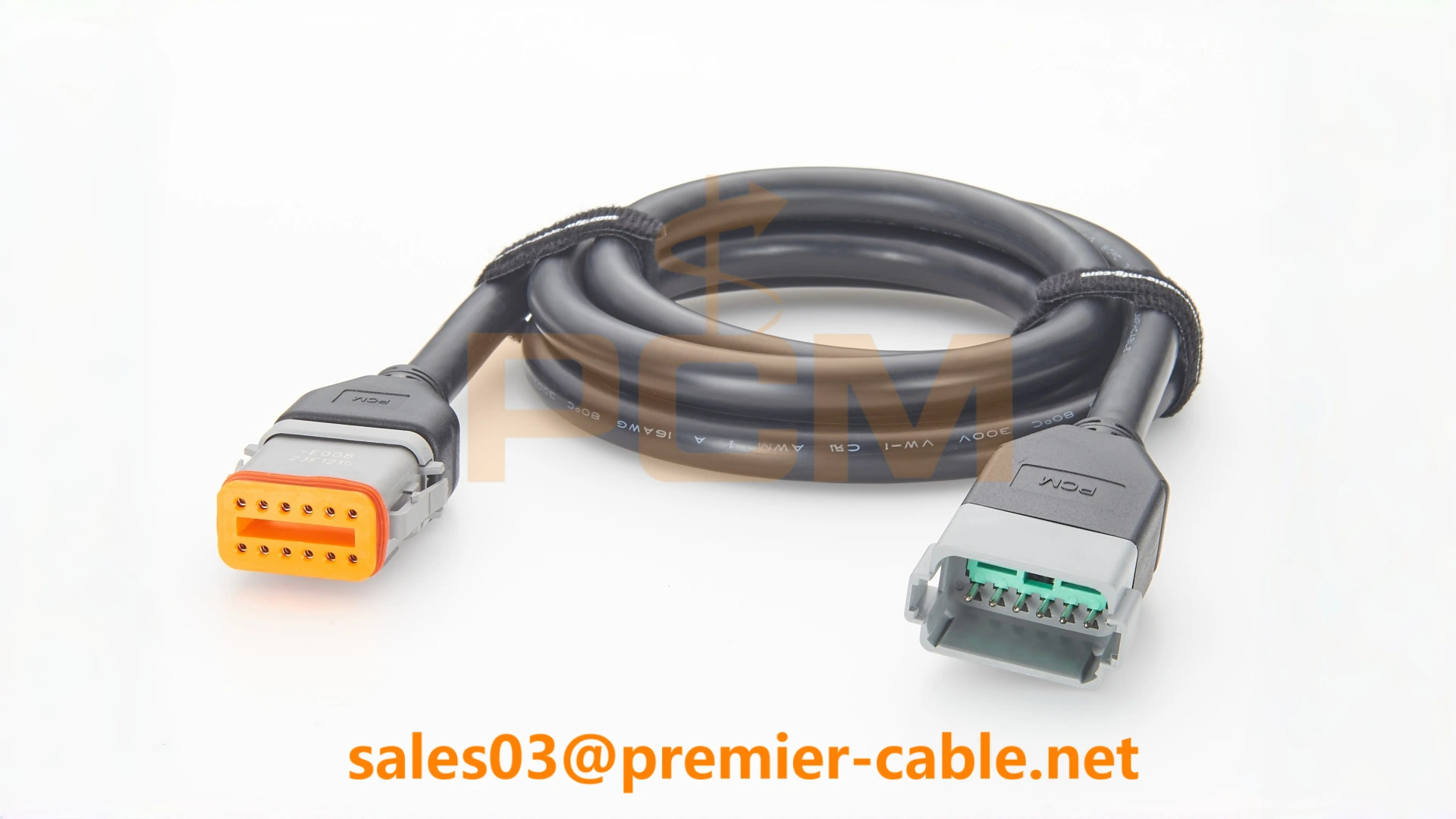

PCM-S-0722: כבל מאריך 12P - תצורת DT מלאה 12 פינים
למה לחבר-ו-לשחק ענייני חיווט בסביבות קשות
בסביבות קשות, כשל בחיווט נגרם יותר מעומס יתר חשמלי. חדירת לחות דרך חיבורים לא אטומים, רטט-מיקרו-מושרה במגעים קשים, זיהום אבק בחללים חשופים ואיכות התקנה לא עקבית בשטח תורמים כולם לכשל מוקדם.
כבל מאריך של Deutsch DT שהורכב מראש- מטפל במצבי כשל אלה בשלב הייצור במקום להשאיר אותם לטכנאי שטח העובדים בלחץ זמן:
- איכות קרימפ מבוקרת.כיווץ מפעל משתמש באפליקטורים מכוילים עם אימות משיכה-(לפי מפרט TE Connectivity: גדול או שווה ל-80 N כוח משיכה במגעים בגודל 16). כלי לחיצה ביד-שדות מייצרים תוצאות משתנות.
- חתום מהיום הראשון.אטמי ממשק ואטמי תיל מותקנים- מראש ונבדקים לפני המשלוח. מניסיוננו בייצור, כ-1 מתוך 8 חיבורי DT שהורכבו-בשדה יש אטם תיל במיקום שגוי המאפשר נידוף לחות.
- אין שינוי ברתמה.רתמת ה-OEM המקורית נותרה שלמה. זה שומר על כיסוי האחריות והופך את פתרון הבעיות העתידי לפשוט - נתק את ההרחבה, בדוק את שני הצדדים באופן עצמאי.
- התקנה מהירה יותר.כבל חיבור-ו-הפעל מותקן תוך פחות מ-60 שניות. הרכבה בשטח של זוג מחברי DT בודד (פס, לחיצה, הוספה, אימות, אטימה) אורכת בדרך כלל 8-15 דקות, בהתאם לספירת הפינים ולניסיון הטכנאי.

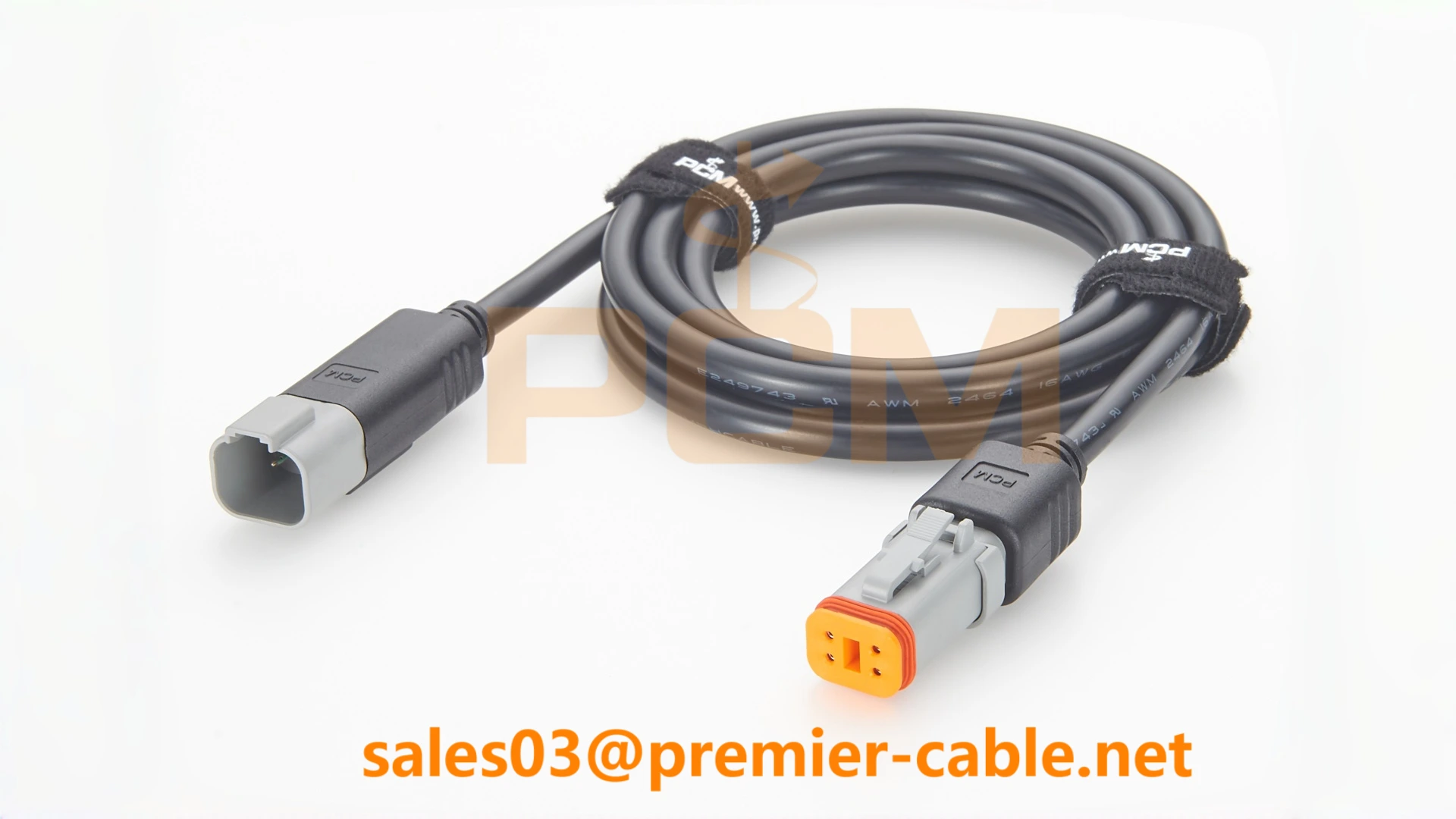

PCM-S-0719: כבל מאריך 4P - מוצר אופייני לשימוש בשטח
⚠️ כשל שדה נפוץ:במכונות חקלאיות הפועלות בתנאים בוציים, חיבורי DT אטומים בצורה לא נכונה יכולים לנפות לחות 30-50 מ"מ לאורך החוט באמצעות פעולה נימית. בתוך עונה אחת, חמצון נחושת מעלה מספיק התנגדות למגע כדי לגרום לנשירת חיישן לסירוגין. כבל מאריך-אטום במפעל מבטל את נתיב הכשל הזה.
יישומים נפוצים של כבלי מאריך דויטש DT
סדרת Deutsch DT תוכננה במקור על ידי Deutsch Engineered (כיום TE Connectivity) עבור-רכבים כבדים ויישומים מחוץ- לכביש מהיר. כבלי מאריכים יורשים את הקשיחות הזו ומשרתים חמש קטגוריות יישומים עיקריות.
| בַּקָשָׁה | ספירת סיכות טיפוסית | למה מתאימים כבלי מאריך של DT | דוּגמָה |
|---|---|---|---|
| פנסי עבודה LED ותאורת עזר | 2 פינים, 4 פינים | אורות לרוב מותקנים על גג/פגוש- רחוק מרתמת המתג; חיבור אטום שורד שטיפה | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| חיישנים ומפעילים | 3 פינים, 4 פינים | חיישני מיקום, מקודדי מהירות וסולנואידים דורשים המשכיות אות יציבה תחת רטט | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, CAN Bus ובקרה מודולים | 8 פינים, 12 פינים | חיבורים מרובי-מעגלים עבור רתמת מנוע, בקרת תיבת הילוכים וחיווט אפיק תקשורת | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| מכונות חקלאיות ובניין | 2-12 פינים (משתנה) | תיקון שטח, שיפוץ וציוד עונתי שבו הרתמה המקורית חייבת להישאר שלמה | טווח מלא PCM-S-0717 עד PCM-S-0722 |
| ימית, שטח-תעשייתית | 2 פינים, 6 פינים | תרסיס מלח, טבילה, חשיפה ל-UV - מערכת מחברים אטומים IP67 המיועדת להתקנה קבועה חיצונית | PCM-S-0717 (2P), PCM-S-0720 (6P) |
פנסי עבודה LED - מקרה השימוש הנפוץ ביותר
פנסי עבודה LED, פסי תאורה ומנורות עזר מהווים יותר ממחצית מהזמנות כבלי הארכה של Deutsch DT ברישומי הייצור שלנו. הסיבה פשוטה: אורות מותקנים בקצוות הפיזיים של הציוד (סורגי גג, מסגרות פגוש, זרועות בום), ורתמת המפעל כמעט ולא מגיעה.
סיומת 2-פינים (PCM-S-0717) מטפלת בחיבורי חשמל פשוטים של עד 13 A - המספיקה לרוב פסי LED מתחת ל-150W ב-12V. עבור מערכות תאורה עם עמעום, נבט או בקרת טמפרטורת צבע, כבל 4 פינים (PCM-S-07).

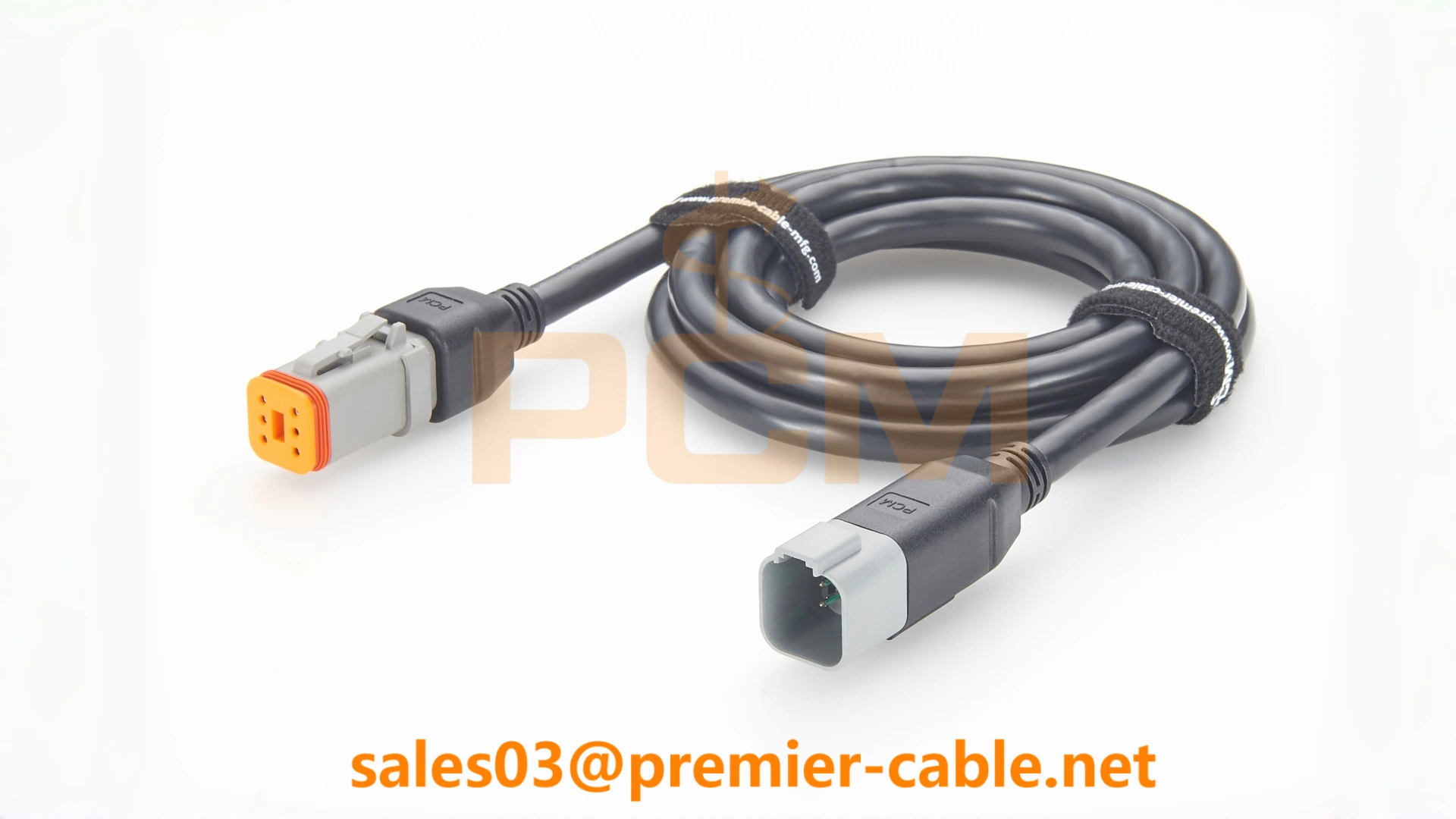

PCM-S-0720: כבל מאריך 6P - רכב וימי
ECU ו-CAN Bus - איפה ספירת סיכות ו-Pinout חשובים ביותר
יחידות בקרת מנוע, בקרי תיבת הילוכים וצמתי CAN Bus משתמשים במחברי DT עם 8-פינים ו-12-פינים. ביישומים אלה, רצף החיווט (pinout) חייב להתאים בדיוק לתכנון המערכת - החלפת פינים בודדת יכולה לנתב את CAN-H לאדמה, ועלולה לגרום נזק ל-IC של מקלט המשדר.
עבור הרחבות ECU מרובי-פינים, אנו ממליצים לקונים לספק את דיאגרמת ה-pinout הספציפית או להתייחס למספר החלק של מחבר OEM (לדוגמה, DT04-8P עם פינים 1–2=CAN-H/L, 3–4=12V/GND, 5–8=כניסות אנלוגיות). אימות pinout מותאם אישית כלול בתהליך QC הייצור שלנו.

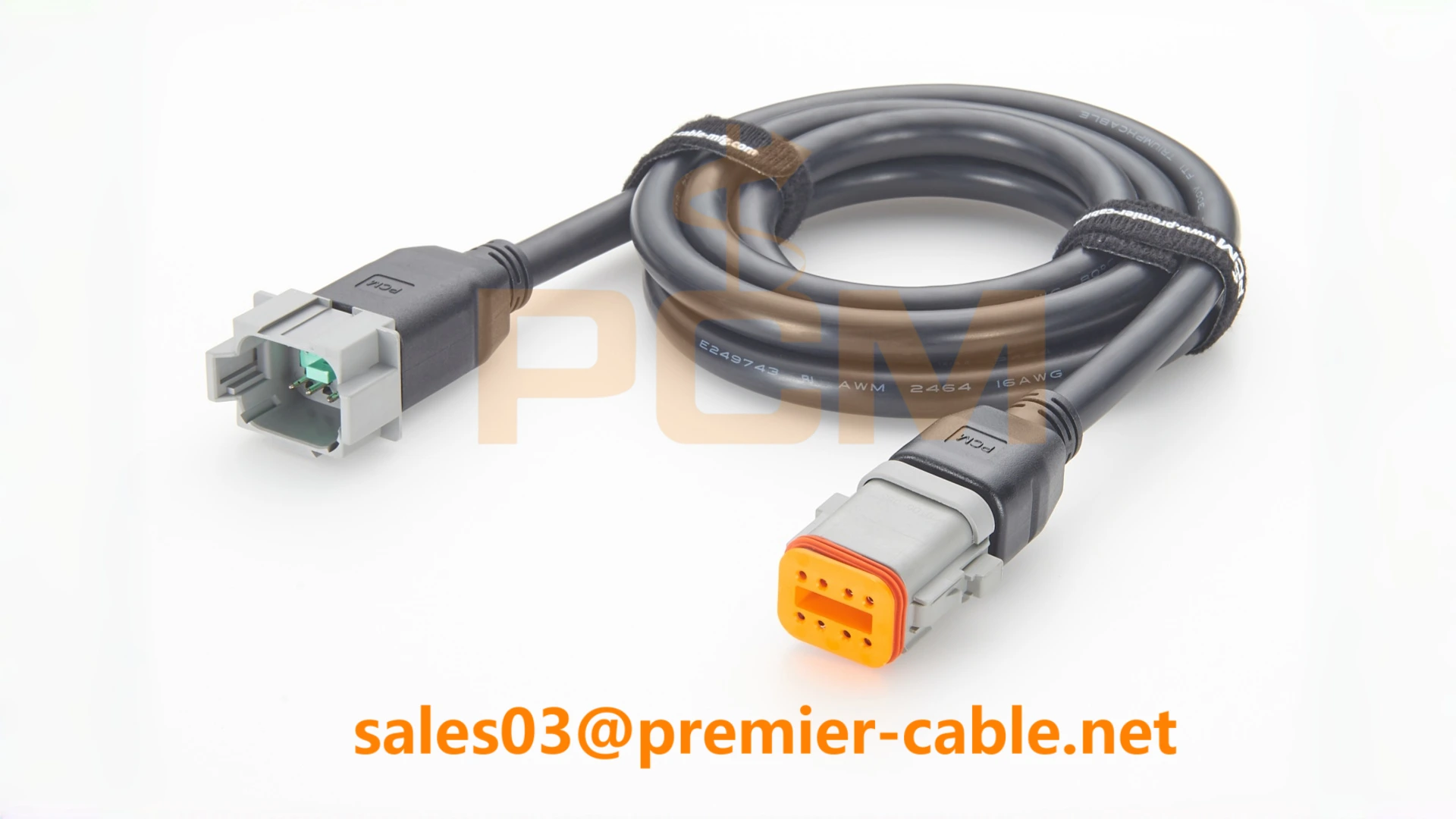

PCM-S-0721: כבל מאריך 8P - ECU ורתמת מנוע
תצורות כבל מאריך זמינות של Deutsch DT
Premier Cable מספקת שש תצורות כבל מאריך סטנדרטיות של Deutsch DT המכסות את טווח ספירת הפינים המלאים של DT.- כולם משתמשים במארזים מקוריים של TE Connectivity DT04/DT06 עם מגעים בגודל 16 מכווצים-של היצרן ואטמי חוטי סיליקון.
| מספר חלק | מחבר א | מחבר ב' | חוּט | מֶשֶׁך | נוכחי (לכל סיכה) | יישומים אופייניים |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | נורות LED, הארכת מתח, אות-מתח נמוך |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | חיישנים, מפעילים, חשמל + חיווט אות |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | פנסי עבודה לד, חיישנים, מכשירי בקרה |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | רכב, ימי, מערכות LED, תעשייתיות |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | רתמת מנוע, ECU, תיבת הילוכים, מערכות חיישנים |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, מכונות חקלאיות, מודולי בקרה |
ברוב מצבי הרכישה, ספירת הפינים הנדרשת כבר נקבעת על ידי מחבר התאמת הציוד או דיאגרמת החיווט. גורמי המפתח שהקונים צריכים לאשר הם: תצורת מחברים, אורך כבל, מד חוט, רצף pinout וסביבת הפעלה.
מעבר לכבלים מאריכים רגילים, Premier Cable מציעה גם תצורות מפצל ומתאם Y- עבור יישומים הדורשים אות אחד-עד-שניים או חלוקת כוח באמצעות ממשק Deutsch DT:
PCM-S-0723: מתאם מפצל אחד-לשניים

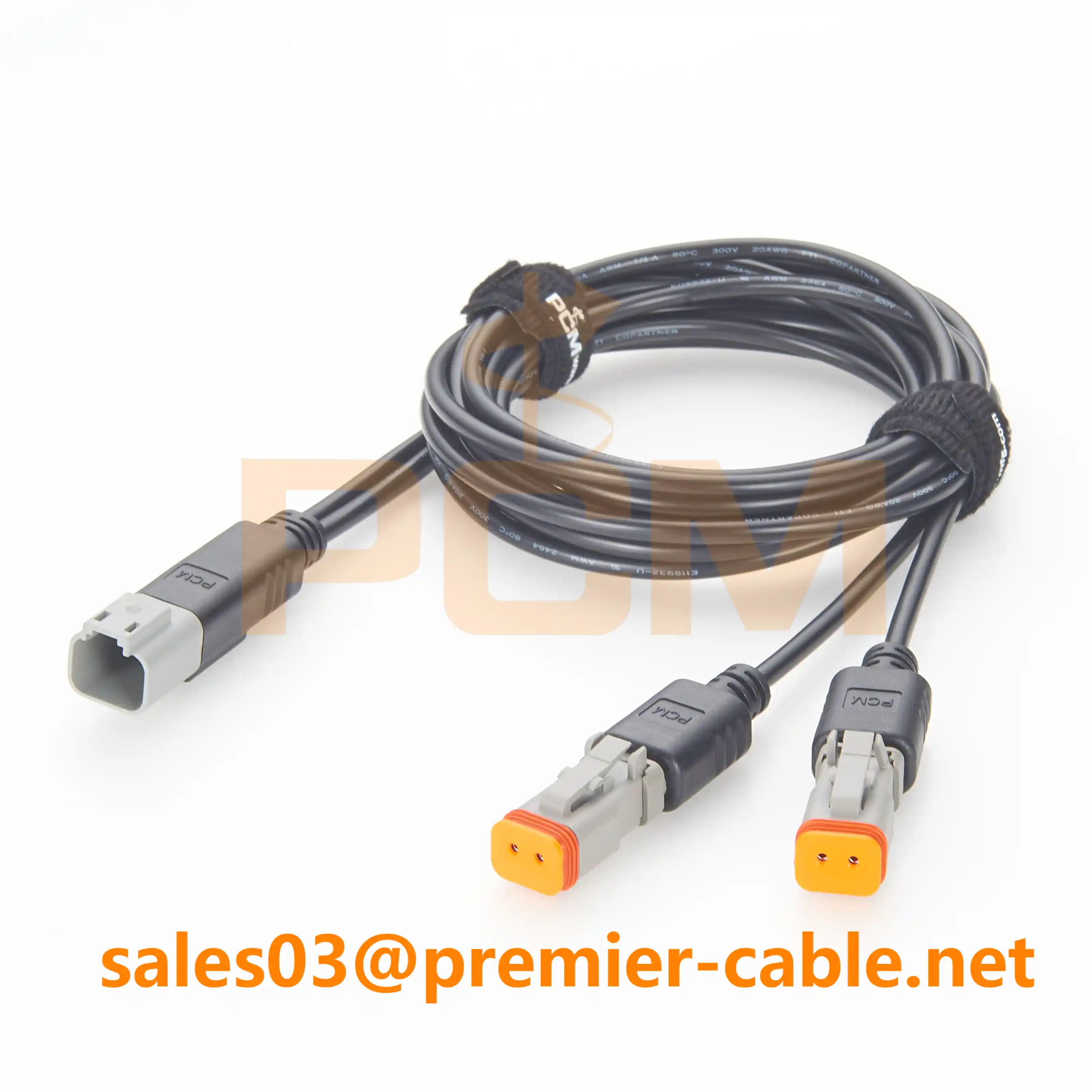

PCM-S-0724: One-to-Two Y-Splitter with Leads
כבל מאריך של Deutsch DT לעומת חיתוך, חיבור או חיתוך מחדש{{0}
כאשר צריך להאריך רתמה, האלטרנטיבה לכבל תקע-ו-הפעלה היא חיתוך החוט המקורי והוספת אורך באופן ידני. השוואה זו מסכמת את הפשרות-על סמך תנאי ההתקנה בשטח.
| פריט השוואה | כבל מאריך דויטש DT | חותכים, ספייס או מחדש-מכווץ |
|---|---|---|
| זמן התקנה | < 60 seconds (plug in) | 8-15 דקות לכל חיבור |
| רתמה מקורית | נשמר - ללא שינוי | השתנה לצמיתות |
| שלמות איטום IP67 | חותמת-מאומת במפעל | תלוי בהתקנת חותם טכנאי |
| איכות קרימפ | מכונה-מכווץ, משיכה-נבדקה (גדול או שווה ל-80 N) | המשתנה - תלוי בכלי ובמיומנות |
| עמידות בפני רטט | נעילת טריז + איטום כפול | חיבור קת או מפרק הלחמה עלולים להתעייף |
| פתרון בעיות | נתק בצומת, בדוק כל צד | חייב להתחקות דרך ספייס |
| השפעת אחריות | רתמת OEM ללא נגיעה | עלול לבטל את אחריות הרתמה |
| יכולת חזרה (אצווה) | כל כבל זהה | האיכות משתנה מיחידה ליחידה |
| עלות לכל חיבור | עלות חומר גבוהה יותר, עלות עבודה נמוכה יותר | עלות חומר נמוכה יותר, עלות עבודה גבוהה יותר |
| מתאים ל | תחזוקת שטח, שיפוץ, ערכות OEM, ייצור אצווה | תיקונים- חד פעמיים כאשר אין כבל מאריך זמין |
עבור תחזוקה בשטח, שיפוץ מכונות, התקנת תאורת LED, ייצור אצווה-עד-קטנה, וכל יישום שבו יש חשיבות לרתמה או שירות עתידי, כבל מאריך של Deutsch DT מורכב מראש- הוא הבחירה המעשית יותר. שחבור ידני נשאר מקובל רק עבור תיקוני חירום-חד-פעמיים שבהם כבל חלופי אינו זמין.
PCM-S-0725: 2P DT Female ל-AMP Male
PCM-S-0726: 2P DT Female ל-AMP Female
מה קונים צריכים לאשר לפני ההזמנה
מתן מפרטים מלאים במהלך החקירה מקצרת את תפנית הצעת המחיר ונמנעת איטרציה לדוגמה. להלן שבעת הפרמטרים שקובעים אם כבל סטנדרטי עובד או נדרשת הרכבה מותאמת אישית.
1. תצורת מחבר
אשר את סוג הדיור המדויק: DT04-2P ל-DT06-2S, DT04-4P ל-DT06-4S, DT04-8P ל-DT06-8S, או DT04-12P ל-DT06-12S. אם המחבר המתאים בציוד שלך אינו Deutsch DT סטנדרטי, ייתכן שיהיה צורך בכבל היברידי או מתאם.
2. אורך כבל
אורכים סטנדרטיים הם 1 מ' ו-2 מ'. זמינים אורכים מותאמים אישית מ-0.5 מ' עד 10 מ'+. עבור אורכים מעל 5 מ' ב-16 AWG, חשב את ירידת המתח: ב-13 A מעל 5 מ' (10 מ' מעגל כולל), הירידה היא בערך 0.65 וולט במערכת 12 וולט - בתוך סובלנות עבור רוב יישומי התאורה והחיישנים, אך ודא עבור מעגלי ECU רגישים-לזרם.
3. מד חוט
16 AWG הוא סטנדרטי עבור מערכת המגע DT גודל 16 (מדורג 13 A ב-23 מעלות). האפשרויות כוללות:
- 14 AWG:קיבולת זרם גבוהה יותר (עד 18A), כבל קשיח יותר, רדיוס עיקול גדול יותר
- 18 AWG:יישומי אות-בלבד, גמישים יותר, עלות נמוכה יותר
- 20 AWG:חיישני זרם נמוך- בלבד (< 5 A), maximum flexibility
4. Pinout ורצף חיווט
כבלים סטנדרטיים משתמשים בחיווט ישר-דרך (פין 1 לפין 1, פין 2 לפין 2 וכו'). אם היישום שלך מצריך רצף חיווט מוצלב או מותאם אישית, ספק טבלת פינ-אאוט או עיין בתרשים החיווט של הציוד.
5. דרישות סביבתיות
מחברי Deutsch DT סטנדרטיים מדורגים IP67 כאשר הם משודכים. עבור יישומים הדורשים טבילה מעבר ל-1 מטר או חשיפה ממושכת לשטיפה, ציין קצוות מחברים מעוצבים מדי המספקים איטום ברמת IP68/IP69K- בכניסת הכבל.
6. בניית כבלים
- קצוות מחברים מעוצבים מול מורכבים (בשטח-ניתנים לשירות).
- מעיל PVC לעומת PUR לעומת TPE (התנגדות UV, גמישות, עמידות כימית)
- נול גלי, שרוול קלוע או הגנה מפני התכווצות-בחום
- תיוג כבלים, קידוד צבע או סימונים מותאמים אישית
שאלות נפוצות
מהו דירוג ה-IP של כבל מאריך של Deutsch DT?
מערכת מחברי Deutsch DT מדורגת IP67 כאשר היא משודכת במלואה, כלומר היא עומדת בטבילה זמנית במים עד לעומק 1 מ' למשך 30 דקות לפי IEC 60529. גרסאות מעוצבות מדי יכולות להשיג דירוג IP68/IP69K עבור יישומי טבילה ממושכת או-שטיפת לחץ גבוה.
האם אוכל להשתמש בכבל מאריך DT עבור חיווט CAN Bus?
כן . 8-פינים ו-12-כבלי מאריכים של Deutsch DT (PCM-S-0721, PCM-S-0722) תומכים בחיבורי CAN Bus. ודא שה-Pinout תואם בדיוק את הקצאות CAN-H, CAN-L, הספק והארקה שלך. ספק את דיאגרמת ה-pinout בעת ההזמנה כדי למנוע שגיאות טרנספוזיציה.
איזה זרם מקסימלי יכול לשאת כבל DT 16AWG?
כל מגע בגודל 16 מדורג ב-13 A רציף ב-23 מעלות סביבה. בטמפרטורות גבוהות (+105 מעלות ), הורד ל-7-8 A לערך. עבור יישומי זרם גבוה יותר, ניתן לציין חוט 14 AWG, אם כי דירוג המגעים נשאר הגורם המגביל ב-13 A לכל פין.
איך אני בוחר בין תצורות של 2 פינים ו-12 פינים?
ספירת הפינים נקבעת על ידי מחבר הציוד הקיים שלך או דיאגרמת החיווט. מעגלי כוח LED פשוטים משתמשים ב-2 פינים. חיישנים עם מתח, אות והארקה משתמשים ב-3 פינים. מערכות ECU ו-CAN Bus עם מספר מעגלים משתמשות ב-8 פינים או 12 פינים. התאם את מחבר ההזדווגות הקיים בציוד שלך.
צריך כבל מאריך של Deutsch DT לפרויקט שלך?
- כבלים מאריכים 2 פינים ל-12 פינים DT04/DT06 במלאי
- IP67 אטום, 16AWG, נבדק-מפעל-מכווץ ומשיכה-
- זמינות אורכים מותאמים אישית, פינות ואפשרויות מעוצבות
- IPC/WHMA-תקן ביצוע A-620 Class 2
- תמחור בכמויות גדולות עבור תוכניות OEM ותחזוקת צי
