שאלות נפוצות לגבי כבל CAN Bus: מה אכפת למהנדסים בעצם

High-Flex / Drag Chain / AMP 1745078-1 הסבר פתרונות

📋 תוכן

חלק 1: היסודות ופתרון תקלות

שאלה 1: מדוע מערכות CAN Bus בדרך כלל נכשלות בכבל ולא בבקר?

זו השגחה קלאסית. במכונות בנייה, AGVs ו-AG tech, הפסקות תקשורת נובעות לעתים רחוקות משגיאות פרוטוקול. האשמים האמיתיים הם:

• גמישות מתמדת:מוביל לשברים מיקרוסקופיים במוליך.
• מחברים רופפים:התוצאה היא מגע לסירוגין.
• EMI (הפרעות אלקטרומגנטיות):גורם לאובדן מנות.

ש 2: האם אני יכול פשוט להשתמש בכבל סטנדרטי עבור CAN Bus?

תשובה קצרה: אתה יכול, אבל זה יעלה לך מאוחר יותר.

CAN Bus הוא לא רק "יצירת חיבור"; זה על יציבות וחסינות נגד רעש. הדרישות העיקריות כוללות:

• זוגות מעוותים (CAN_H / CAN_L):חיוני לביטול רעשים.
• עכבה של 120Ω:קריטי למניעת השתקפות אות.

סיכוני כבלים סטנדרטיים:ללא פיתול או התאמת עכבה מתאימה, תקבלו השתקפויות של אותות וביצועי EMC גרועים, מה שיוביל לשגיאות "רוחות רפאים" שכמעט בלתי אפשרי לעקוב אחריהם.

ש 3: מדוע מערכת ה-CAN Bus שלי "מתקלקלת" ואז מתקנת את עצמה לאחר אתחול מחדש?

זהו כאב הראש ההנדסי האולטימטיבי. בדרך כלל, זה אומר שהכבל נמצא ב"מצב עייפות קריטי". המוליכים הפנימיים מתקלקלים-הם עדיין נוגעים, אבל איכות האות שולית. זה עדיין לא ייכשל לחלוטין, אבל הנשירה תהפוך תכופה יותר עד שהמכונה תישאר מושבתת.

חלק 2: המעבר לעבר כבלים היברידיים

הצג עוד →

ש 4: מדוע מתרחש המעבר לכבלים "היברידיים" (אות + מתח)?

המגמה ברורה, במיוחד בהידראוליקה ניידת וברובוטיקה.

• הדרך הישנה:כבלים נפרדים עבור CAN וכוח.
• הבעיה:ניתוב מבולגן, יותר נקודות כשל ועלויות עבודה גבוהות יותר.
• היתרון ההיברידי:כבל אחד, מחבר אחד, חצי טביעת הרגל.

עיצוב טיפוסי עם-ביצועים גבוהים נראה כך:

חלק 3: שרשראות גרירה, מעילי גמיש-גבוהים ו-PUR

הצג עוד →

שאלה 5: מדוע כבלים סטנדרטיים מתים כל כך מהר בשרשראות גרירה?

שתי מילים: עייפות.שרשראות גרירה כוללות כיפוף מתמשך, נתיבים קבועים ותנועה-ת גבוהה. כבלים סטנדרטיים משתמשים בחוטי נחושת עבים יותר ובמעילים קשיחים שבסופו של דבר נסדקים מתחת למתח. ברגע שהמעיל נעלם, קווצות הנחושת עוקבות אחריו, מה שמוביל למגע לסירוגין המפחיד הזה.

ש6: האם דירוג "מחזור הגמישות של 5 מיליון" באמת משנה?

כֵּן. בתעשייה, אנו בדרך כלל מסווגים את העמידות לשלושה שכבות:

זה לא רק גמישות שיווקית (משחק מילים). דירוג מחזור של 5 מיליון מתאם ישירות להפחתת זמן ההשבתה של המכונה ומרווחי תחזוקה ארוכים.

ש7: PUR לעומת PVC: למה לשלם יותר עבור המעיל?

המעיל הוא למעשה השריון של הכבל. בשרשרת גרירה, המעיל קובע 50% מתוחלת החיים של הכבל.

• PVC:זול, אך נהיה שביר ונסדק בחשיפה לשמן או לטמפרטורות נמוכות.
• PUR (פוליאוריתן):עמיד מאוד- בפני שחיקה, עמיד בשמן- וגמיש יותר באופן משמעותי.

חלק 4: מחברים ושדרוג כבלי OEM

הצג עוד →

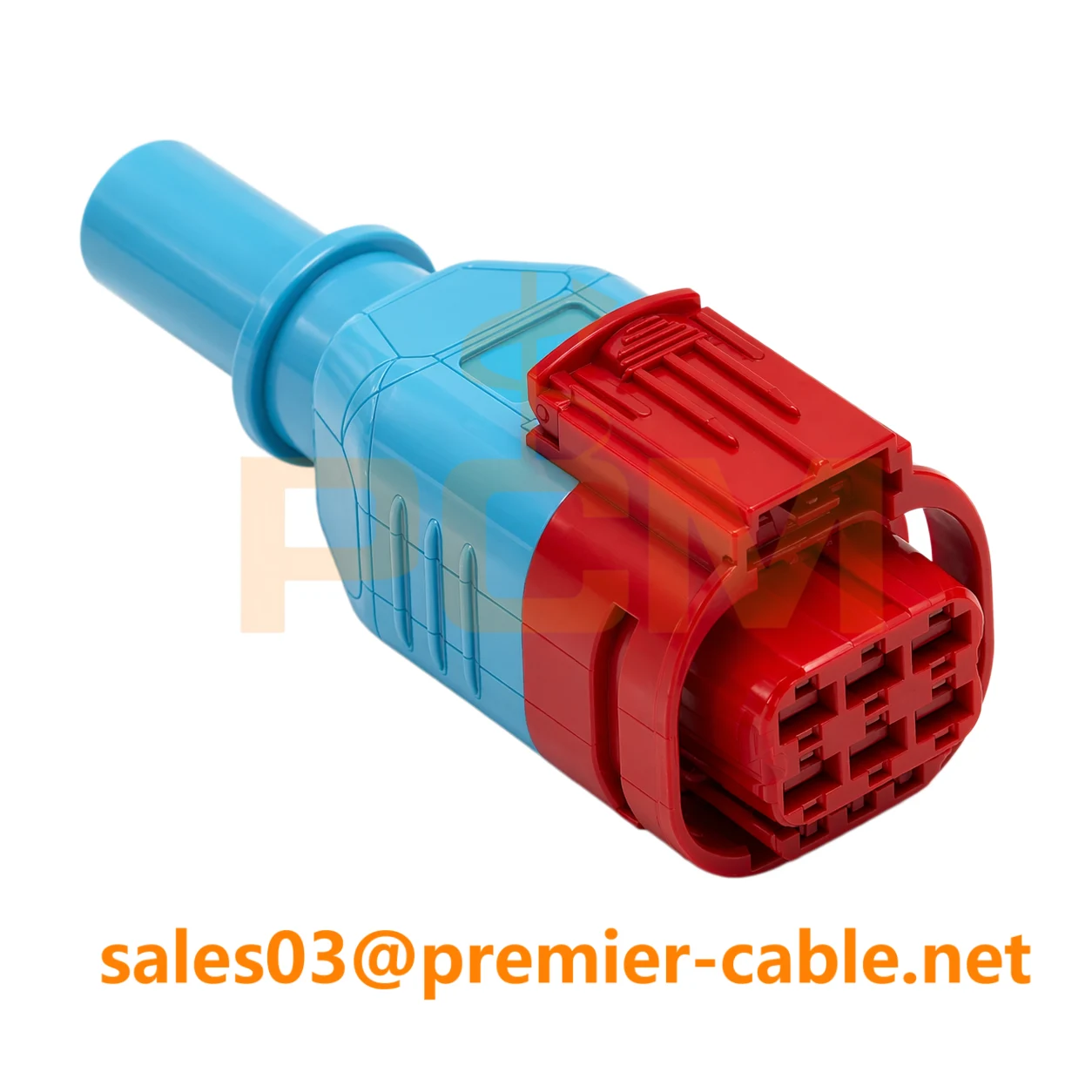

שאלה 8: מדוע המחבר AMP 1745078-1 הוא התעשייה המומלצת?

TE Connectivity AMP 1745078-1 הוא פתרון "נבדק בקרב-. הוא אומץ באופן נרחב מכיוון שהוא עומד בסטנדרטים של-רכב, מטפל בקלות בסביבות רטט גבוהות ומציע מנגנון נעילה מאובטח. זה לא החלק הזול ביותר בכתב החומרים, אבל זה זה שאתה לא צריך לדאוג שייכשל.

ש9: האם אני יכול להחליף IFM E12834 בפתרון מותאם אישית?

כל עוד ה-pinout, המחבר (AMP 1745078-1) והמפרט החשמלי תואמים, כן. מהנדסים עוברים לעתים קרובות מכבלי OEM כמו E12834 לחלופות מותאמות אישית עם גמישות גבוהה מכיוון:

• עֲלוּת:תגי OEM גבוהים במיוחד.
• זְמִינוּת:הימנע מזמני אספקה ​​ארוכים להחלפות "שם מותג".
• התאמה אישית:היכולת לציין אורכים מדויקים או דירוגי גמישות גבוהים יותר (PUR) לעמידות טובה יותר.

הצג עוד →

ש10: היכן הכי נחוץ הכבל הגמיש הזה-?

אם ההגדרה שלך כוללת אחד מהדברים הבאים, כבל "סטנדרטי" פשוט לא יחתוך אותו:

• תְנוּעָה:גרור שרשראות או זרועות רובוטיות.
• רֶטֶט:מכונות בנייה או חקלאיות.
• זמן פעולה גבוה:מחסנים אוטומטיים 24/7 (AGVs/AMRs).

ש11: מתי הגיע הזמן לשדרג את הכבל שלך?

כלל אצבע טוב:אם החלפת את אותו כבל פעמיים בשנה, אתה משתמש במפרט שגוי.

שדרג אם עלויות זמן ההשבתה שלך גבוהות, הסביבה שלך שומנית או רוטטת, או שהמערכת שלך גדלה במורכבות.

מקור כבלי CAN גמישים מותאמים אישית-

פרמייר כבלמייצרת כבלי CAN Bus-שווים ומשודרגים ל-OEM, כוללPUR גבוה-, היברידי (אות+כוח), ומכלולים תוך שימוש מקוריAMP 1745078-1מחברים (חלופות אידיאליות ל-IFM E12834). הפסק להחליף כבלים סטנדרטיים-צור איתנו קשר לקבלת פתרון מוקשח.
