מתאמי חיבור ללוח כפול-USB ו-HDMI לחלל-ארונות בקרה מוגבלים ופאנלים HMI

מתאמי תלייה ללוח כפול-יציאות משלבים שני ממשקים-USB-A, USB-C או HDMI-למודול קומפקטי אחד. גזרה אחת במקום שניים. פחות עיבוד שבבי, פריסה נקייה יותר, הרכבה מהירה יותר. מדריך זה מכסה את חמשת השילובים הנפוצים, כיצד לציין אותם ומה לאשר לפני ההזמנה.

• מתאמי תושבת פאנל -כפולים משלבים שני ממשקים למודול אחד, המצריכים רק חיתוך פאנל אחד במקום שניים.
• מבטל את פער המרווח הדרוש בדרך כלל בין שני גזרות נפרדות של יציאות- בודדות, משחזר את שטח הלוח השמיש.
• חמישה שילובים נפוצים: USB כפול-A, USB כפול-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
• מתאים לארונות בקרה, לוחות HMI, מחשבים תעשייתיים, קיוסקים וציוד OEM עם שטח פנל קדמי מוגבל.
• להצעת מחיר, ספק: שילוב יציאות, מידות חיתוך פאנל, עובי פאנל, אורך כבל וגרסת USB/HDMI.

הַגדָרָה:מתאם כפול -יציאות להרכבה ללוח הוא מודול יחיד המשלב שני ממשקים חיצוניים (USB, USB-C או HDMI) בתוך פאנל- אחד, המאפשר למהנדסים לספק שתי נקודות חיבור דרך מיקום חיתוך אחד על ארון בקרה או לוח ציוד.

📋 תוכן

הבעיה: השטח בלוח הקדמי קבוע, דרישות הממשק אינן

לארונות בקרה ולפנלי HMI יש אזור פאנל קדמי קבוע. לאחר מיקום התצוגה, לחצני הלחיצה, עצירת החירום, נורות החיווי ובלוטות הכבלים, השטח הנותר ליציאות שירות חיצוניות מוגבל לרוב לרצועה קטנה או לפינה.

בינתיים, ציוד תעשייתי מודרני צריך יותר ויותר ממשקים חיצוניים מרובים באותו אזור שירות. ייתכן שמערכת HMI תזדקק ל-HDMI עבור צג חיצוני בתוספת USB עבור מקלדת במהלך ההגדרה. ארון בקרה עשוי להזדקק ל-USB-A עבור כלי תחזוקה מדור קודם בתוספת USB-C עבור מחשבים ניידים חדשים יותר. מכשיר בדיקה עשוי להזדקק לשתי יציאות USB עבור רישום נתונים ועדכון קושחה בו זמנית.

כאשר כל ממשק משתמש במתאם נפרד-ליציאה בודדת, התוצאה היא מספר חתכים, מיקומי הרכבה מרובים ופריסה של פאנל צפוף. עבור ציוד המיוצר בקבוצות, זה גם מכפיל את עלות העיבוד, ההרכבה וה-QC.

קולקציית מתאם לתלייה ללוח USB ו-HDMI

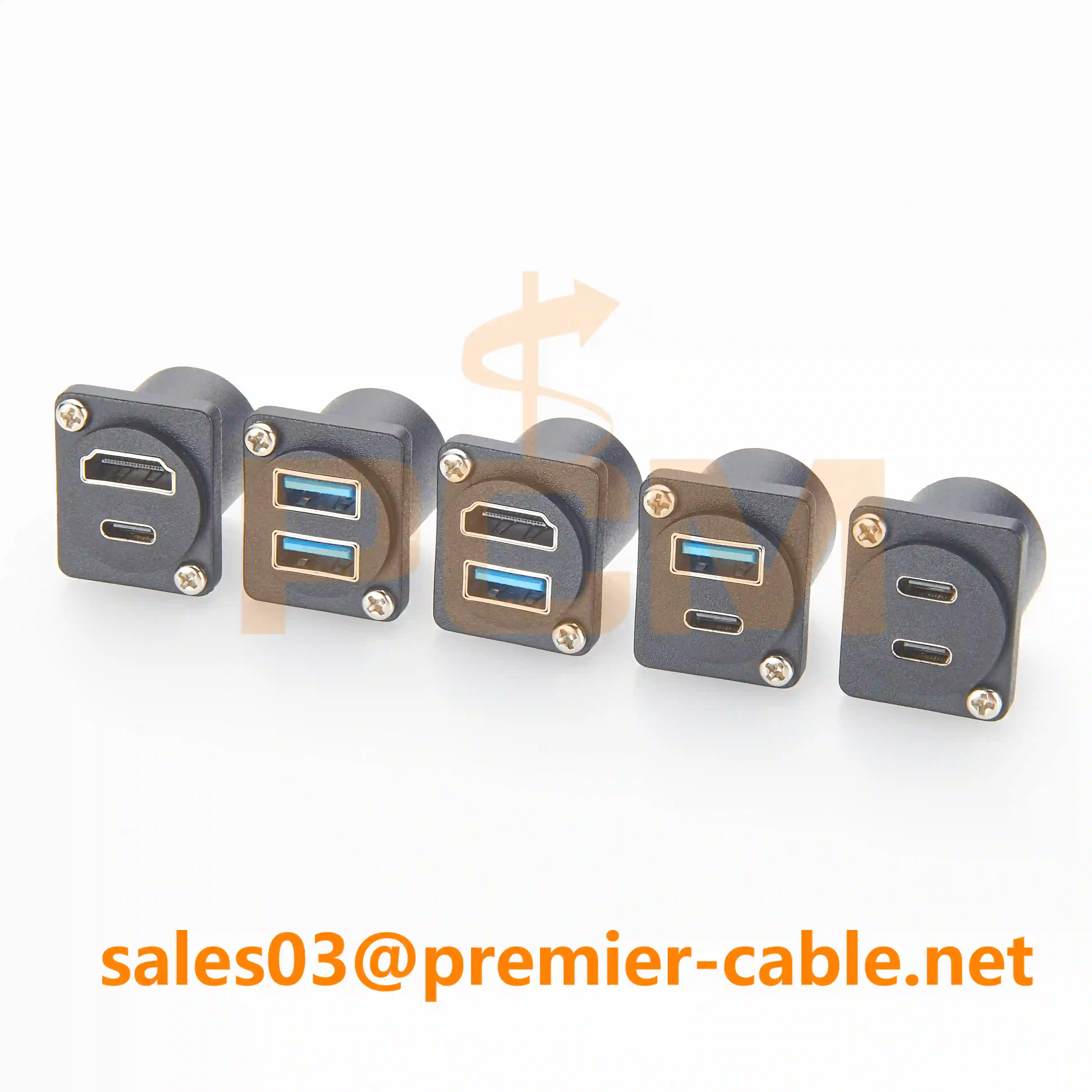

אפשרויות שילוב יציאות כפולות{{0}

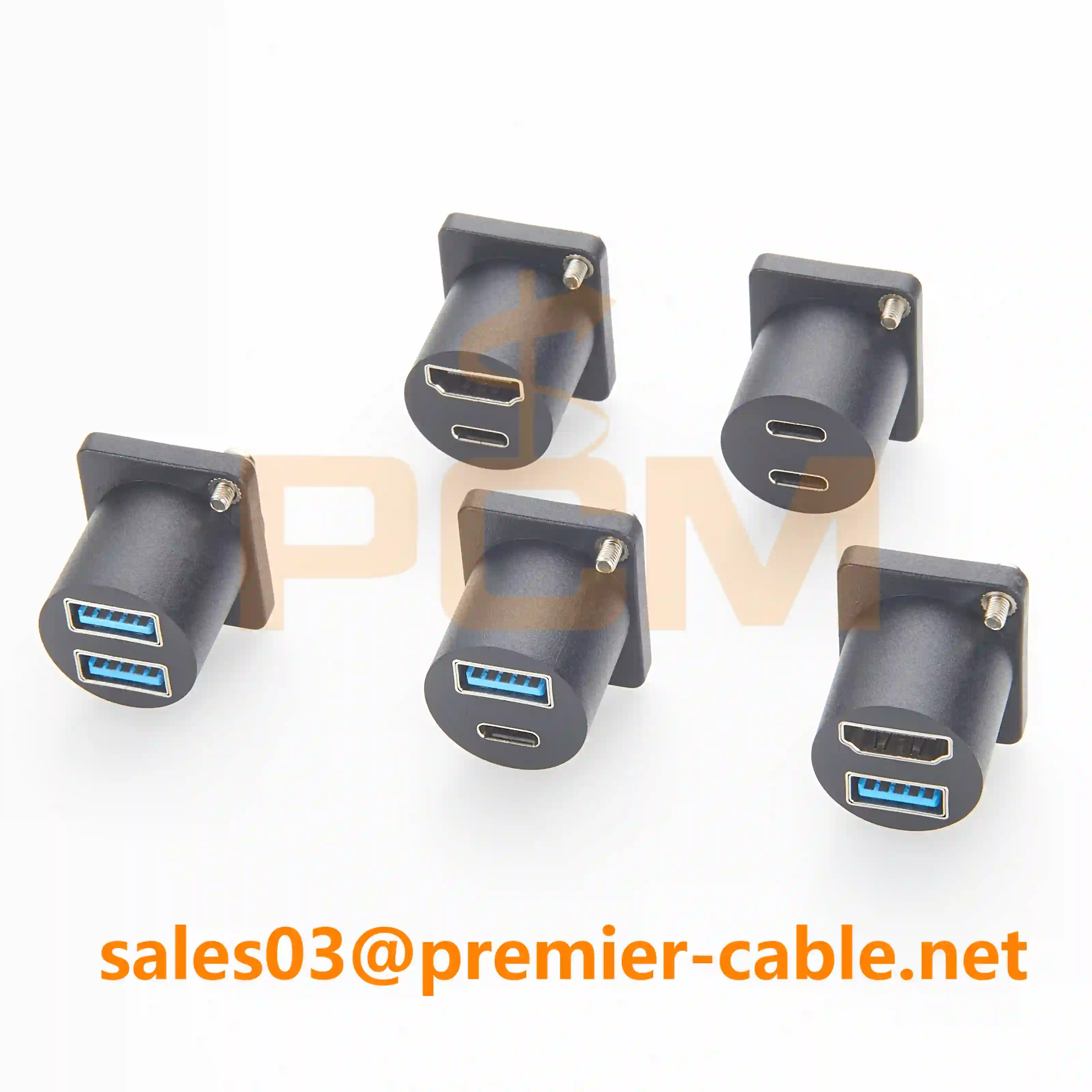

מגוון מוצרים מלא עבור ארונות בקרה

יציאה-יחידה לעומת יציאה כפולה-: מה משתנה בפועל

החיסכון במקום אינו רק הגזרה עצמה. המרווח המינימלי בין שני גזרות צמודות-הדרוש כדי לשמור על קשיחות הלוח-מבוטל לחלוטין עם מודול יציאות כפולות-.

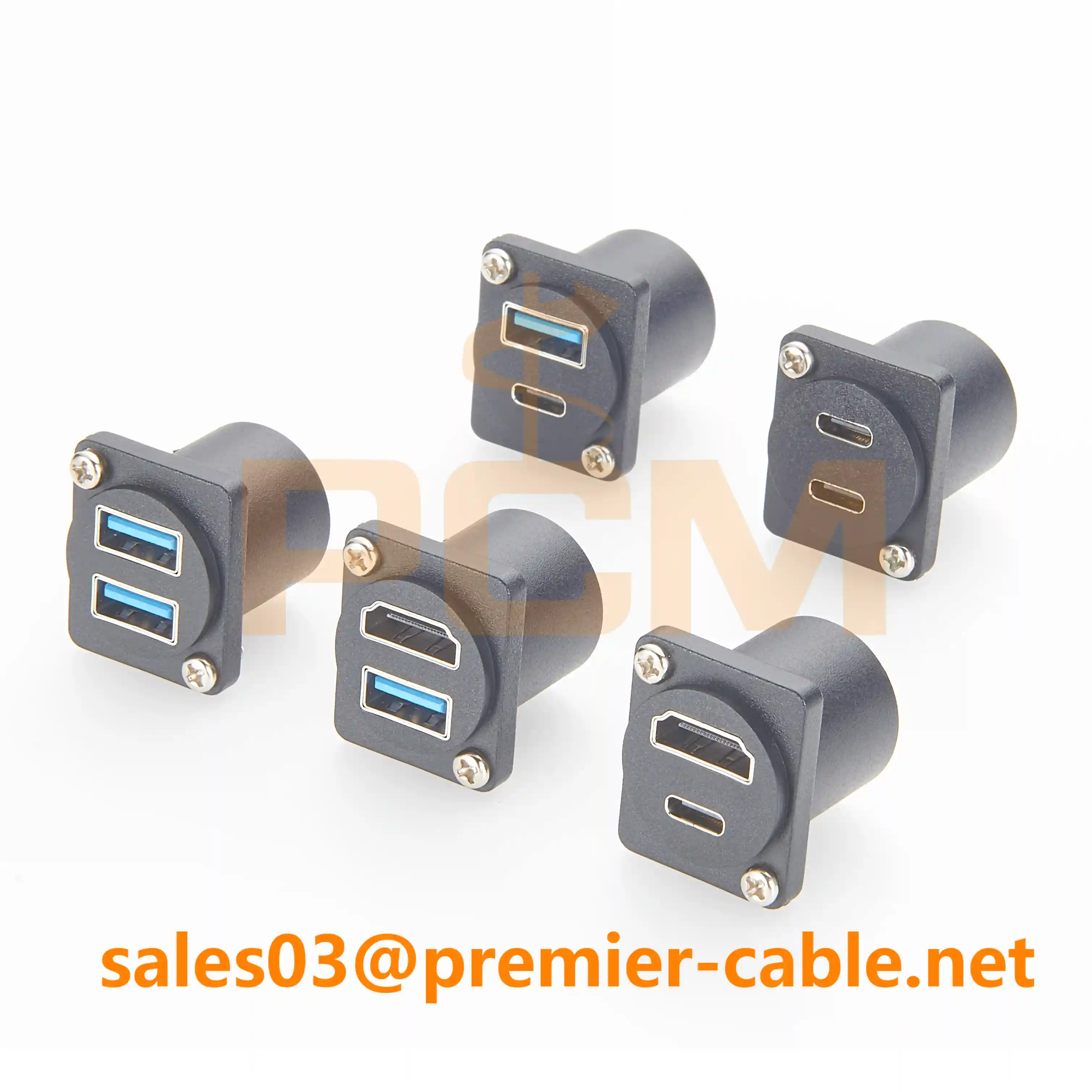

חמישה שילובי יציאות כפולים- נפוצים

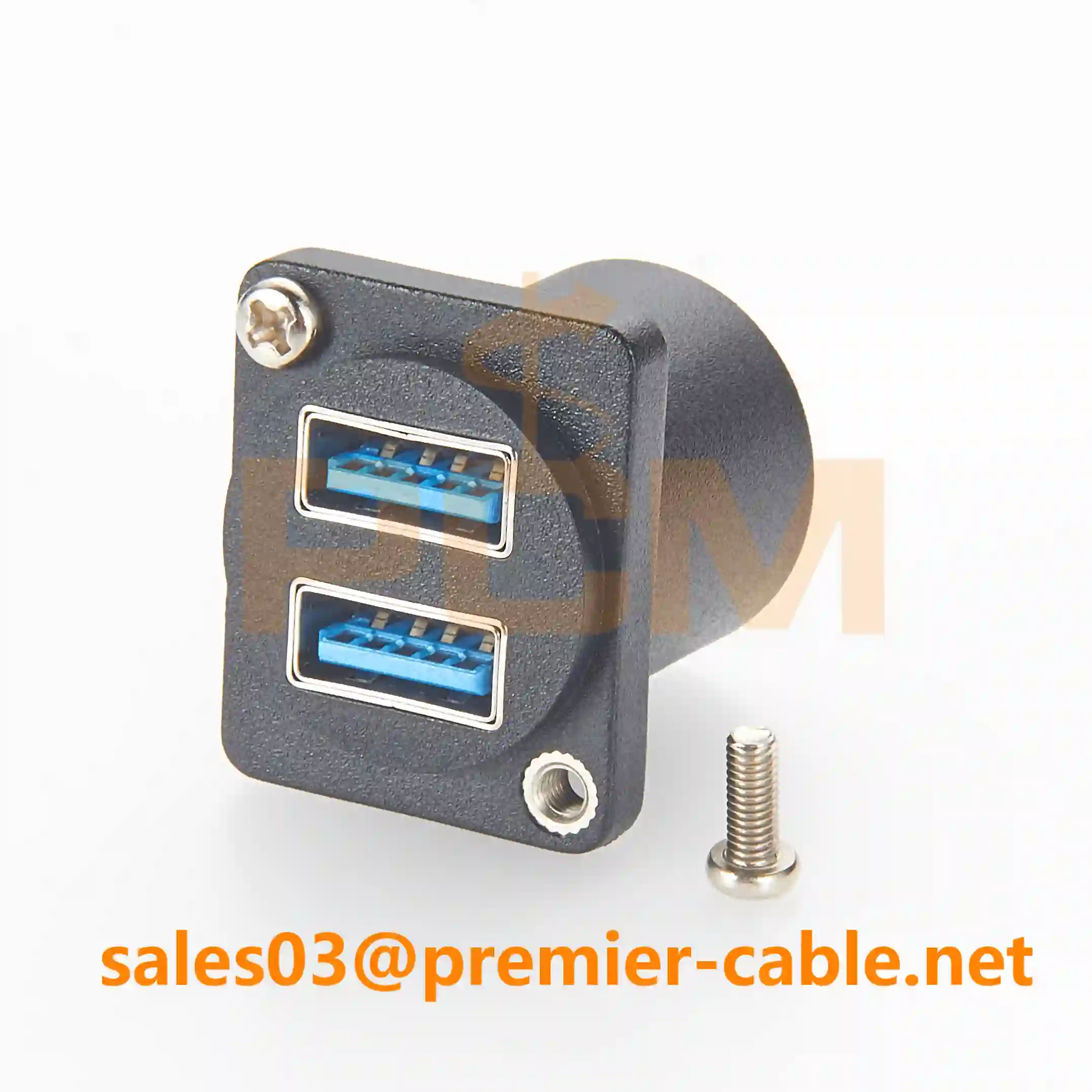

USB כפול-א

שתי יציאות USB-A במודול פאנל אחד. מתאים לציוד המשתמש בציוד היקפי USB מדור קודם: כונני USB, מקלדות, עכברים, סורקי ברקוד, מחשבים ניידים לתחזוקה. אפשרויות גרסת USB: USB 2.0 או USB 3.0. עבור רוב משימות התחזוקה התעשייתיות (העלאת קושחה, הורדת יומן), USB 2.0 מספיק. USB 3.0 עדיף כאשר קבצי נתונים גדולים מועברים באופן קבוע.

USB כפול-C

שתי יציאות USB-C במודול אחד. מתאים לעיצובי ציוד חדשים יותר באמצעות סוג-C להעברת נתונים, טעינה או שניהם.

USB כפול-מתאם להרכבה ללוח

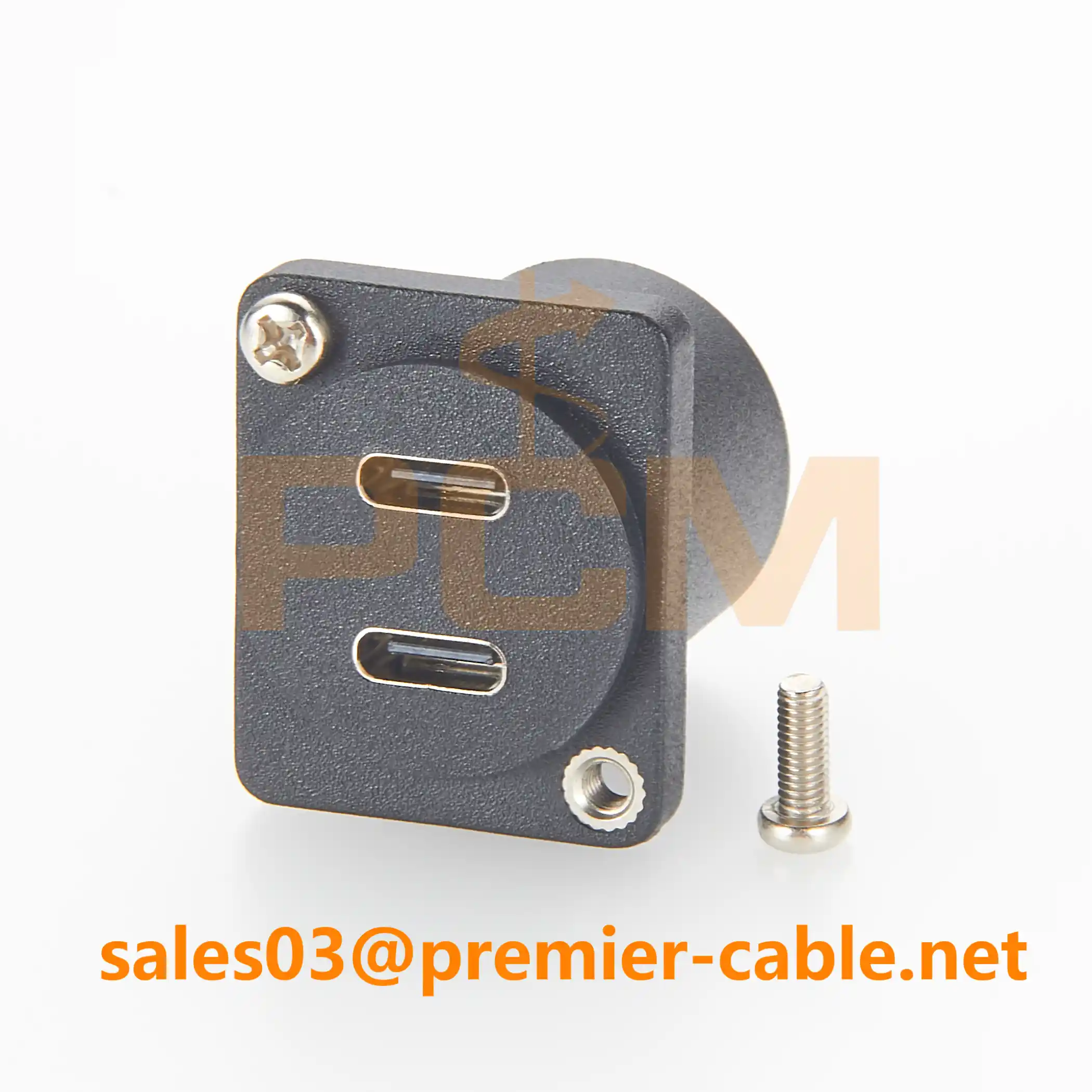

מתאם USB כפול-C להרכבה ללוח

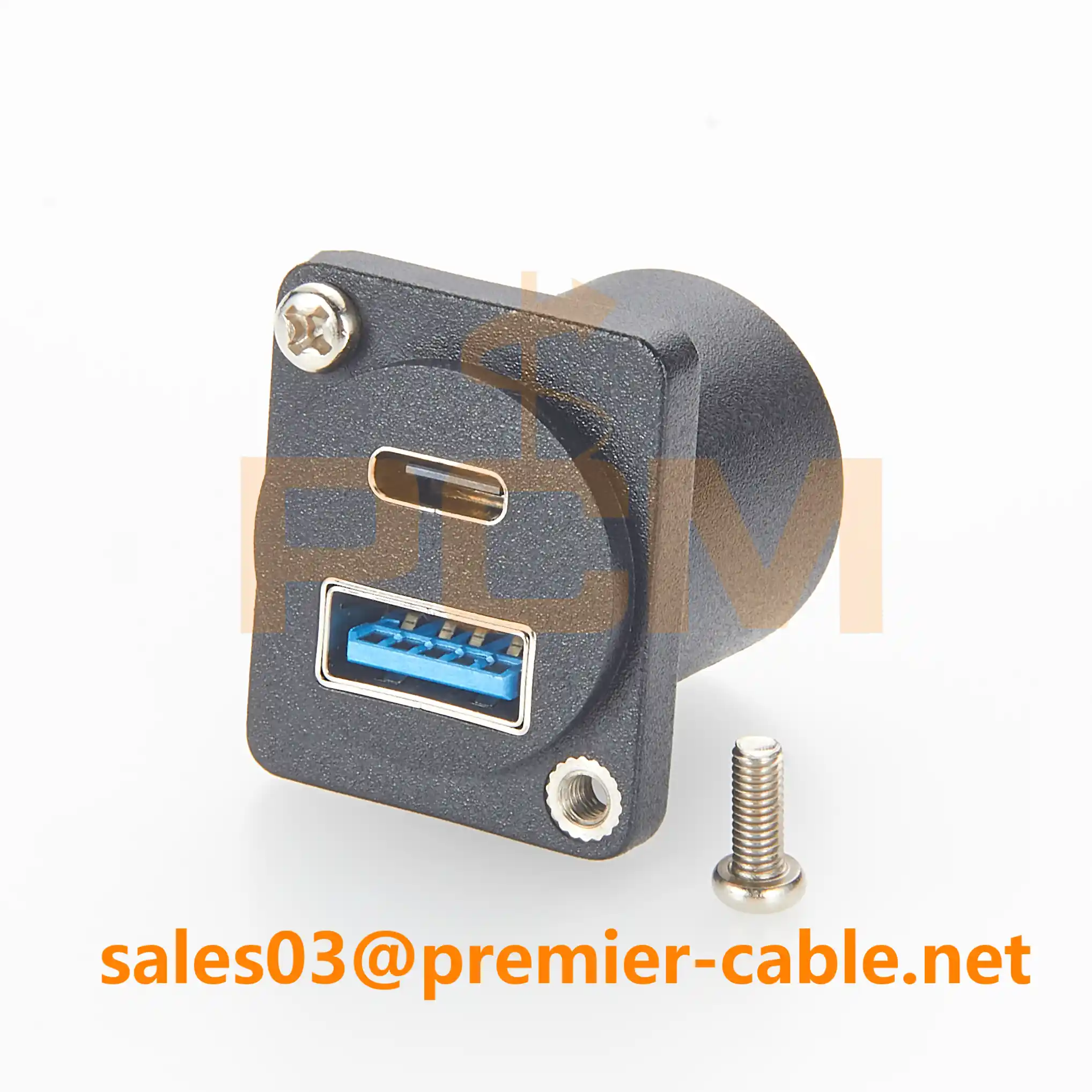

USB-A + USB-C מתאם לתלייה ללוח

USB-A + USB-C

USB-A ו-USB אחד-C אחד במודול אחד. שילוב פרקטי של-תקופות מעבר לציוד שחייב לשרת גם התקני USB-A מדור קודם וגם התקני Type-C חדשים יותר. זוהי כעת הבקשה הנפוצה ביותר מיצרני ציוד OEM מכיוון שהיא מכסה גם כלי תחזוקה קיימים וגם מחשבים ניידים חדשים יותר מבלי לדרוש מהמשתמשים לשאת מתאמים.

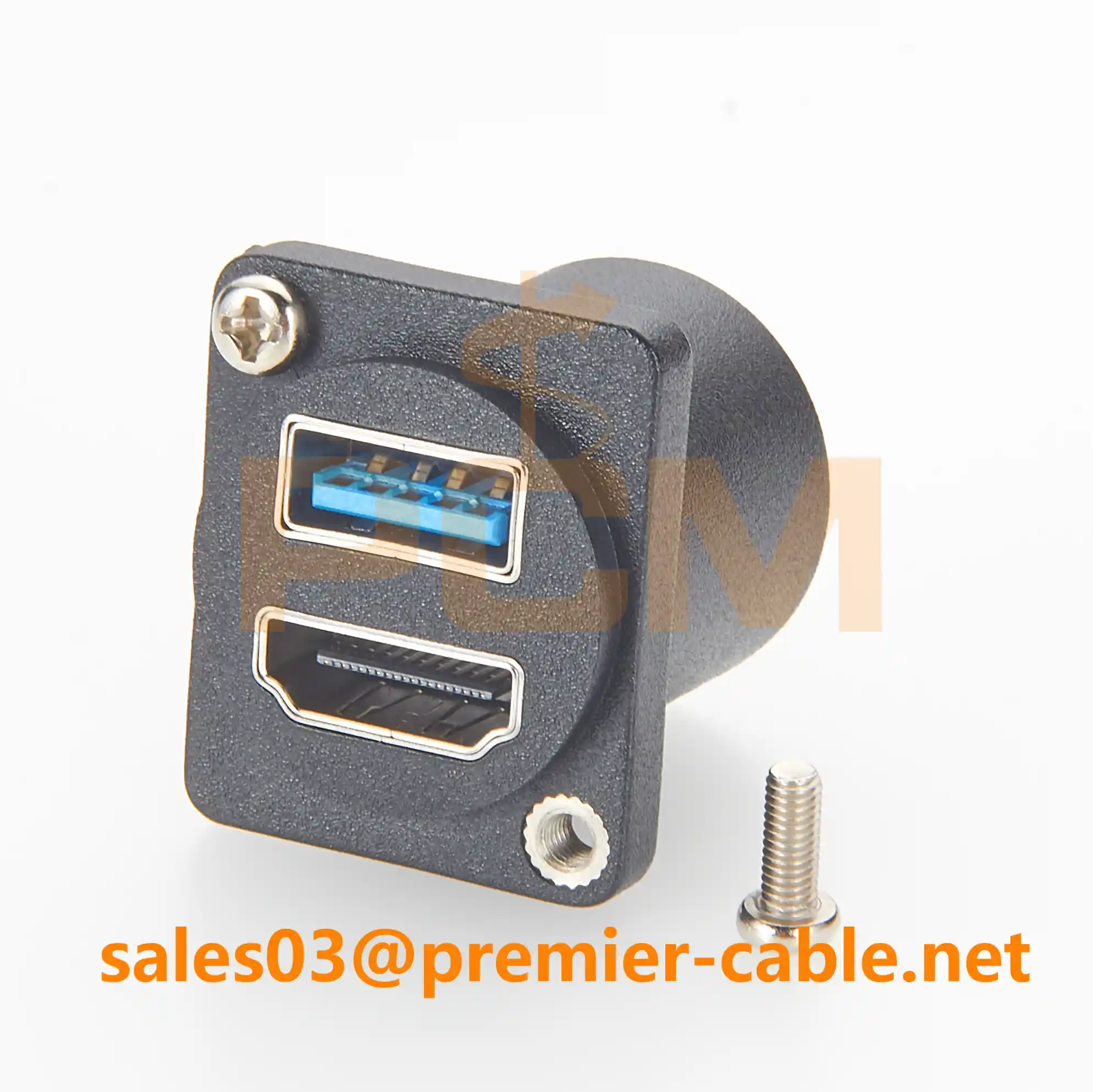

HDMI + USB-א

HDMI אחד ו-USB אחד-A במודול אחד. מתאים ללוחות HMI, מחשבי PC משובצים ומערכות בקרה הזקוקות לפלט תצוגה + גישה היקפית מהפאנל הקדמי. בעת ציון, אשר את גרסת ה-HDMI (1.4 עבור 1080p, 2.0 עבור 4K @ 60 הרץ) והאם יש צורך בכבל פעיל עבור חיבורים אחוריים ארוכים יותר.

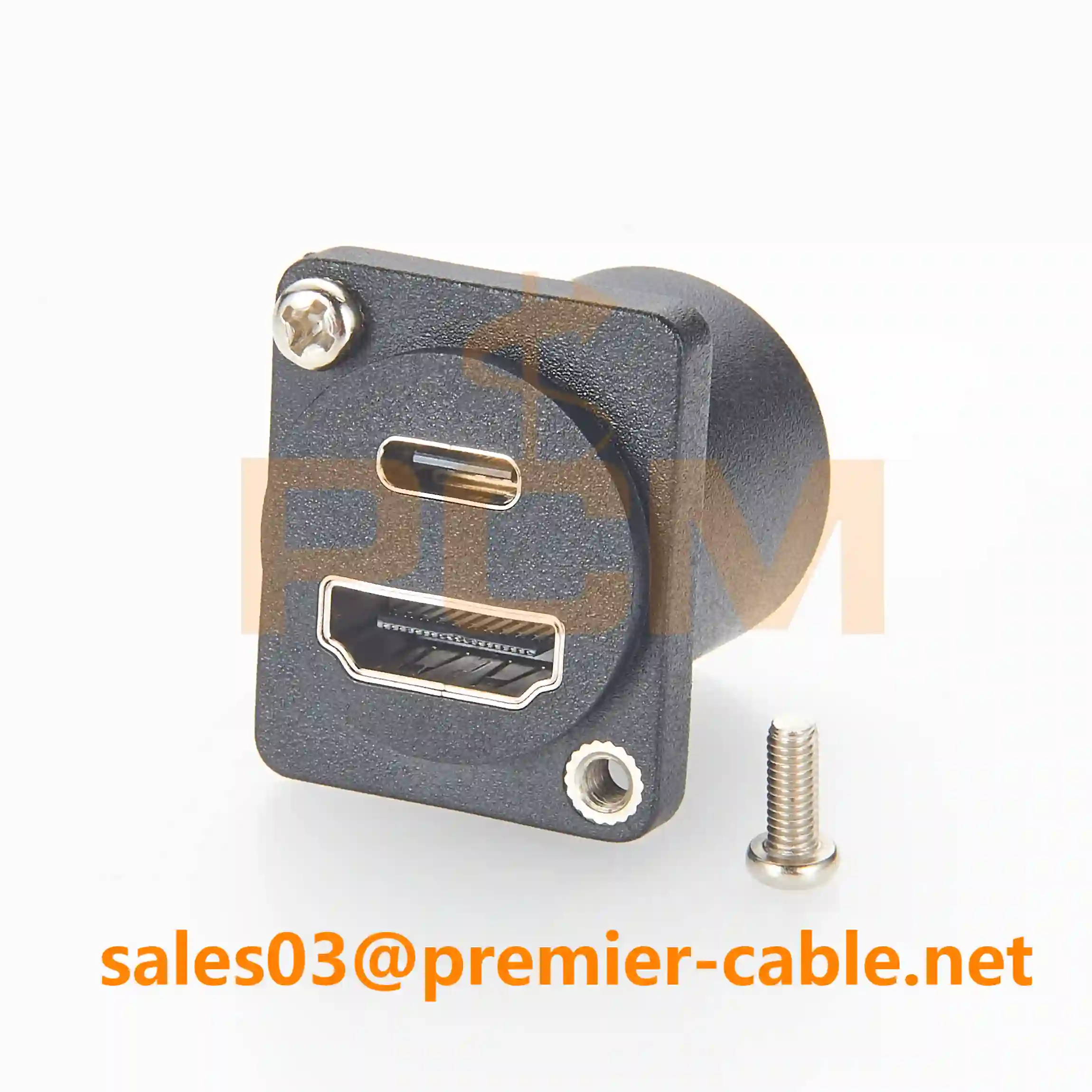

HDMI + USB-C

HDMI אחד ו-USB אחד-C במודול אחד. מתאים למערכות קומפקטיות חדשות יותר שבהן המפעיל צריך גם תצוגה חיצונית וגם נתוני Type-C או גישת טעינה מאזור לוח שירות אחד.

HDMI + USB-מתאם לתלייה ללוח

HDMI + USB-מתאם לתלייה ללוח

מפרט מכני לאישור לפני ההזמנה

מתאמי -יציאות כפולות דורשות בדיקת מימד זהירה יותר מאשר גרסאות- יציאות בודדות, מכיוון שחתוך הפאנל גדול יותר והמרווח האחורי קריטי יותר.

חייב-לאשר פריטים

1. שילוב נמלים.אילו שני ממשקים נחוצים?
2. מידות חיתוך לוח.גודל הפתח המלבני בלוח המתכת.
3. טווח עובי הפנל.ודא אם המתאם תומך בעובי המתחם בפועל; לוחות עבים יותר עשויים לדרוש{0} גרסאות חוט מורחבות.
4. אורך וכיוון הכבל האחורי.כמה מקום פנוי מאחורי הפאנל? האם הכבל צריך לצאת ישר, ב-90 מעלות או בזווית מסוימת?
5. גרסת USB / HDMI.זה קובע את מפרט החיווט והמחבר הפנימי.

טוב-לאישור-פריטים (עבור פרויקטים מותאמים אישית)

שאלות נפוצות

האם לשתי היציאות במתאם -יציאות כפולות יכולות להיות אורכי כבלים שונים?

כֵּן. גרסאות מותאמות אישית יכולות להיות עם אורכי כבל אחורי שונים עבור כל יציאה. זה נפוץ כאשר שתי נקודות החיבור הפנימיות נמצאות במרחקים שונים מאחורי הפאנל.

באיזה עובי לוח תומכים בדרך כלל מתאמי יציאות כפולות-?

רוב הגרסאות הסטנדרטיות תומכות בעובי לוח תעשייתי ומתחם נפוץ. עבור מארזים עבים יותר, זמינות גרסאות מורחב-חוט או מהדק-. אשר עם הספק אם עובי הלוח הוא מחוץ לטווח הסטנדרטי.

האם מתאמי יציאות כפולות-זמינים בגרסאות בדירוג IP65?

גרסאות סטנדרטיות הן בדרך כלל IP20 (מקורה, ללא התזה). גרסאות IP65/IP67 עם אטמים ומכסים אטומים זמינות לכביסה-למטה או בסביבות חיצוניות, אך יש לציין אותן בשלב הצעת המחיר.

האם USB-C במתאם פאנל תומך בטעינה ובווידאו?

לא בהכרח. USB-C הוא צורת מחבר. אם מתאם פאנל ספציפי תומך בנתונים בלבד, נתונים + טעינה או נתונים + וידאו (מצב Alt) תלוי בחיווט הפנימי. אשר תמיד את הפונקציה הנדרשת לפני ההזמנה.

מה קורה לאיכות אות HDMI בחיבורים אחוריים ארוכים יותר?

עבור HDMI ברזולוציות גבוהות יותר, לכבלים פסיביים יש מגבלת אורך מעשית שמעבר לה האות עלול להתדרדר. אם מסלול הכבלים האחורי ארוך, אשר עם הספק אם יש צורך בכבל פעיל או במזגן אותות.

זקוק למתאם מותאם אישית כפול-ליציאה ללוח?

שלח לנו את שלךשילוב יציאות, גודל חיתוך פאנל, עובי פאנל, אורך כבל אחורי וגרסת USB/HDMI. אנו נאשר התאמה ונחזיר ציור.

• שילובים סטנדרטיים (Dual USB-A, Dual USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) זמינים.
• אורך כבל מותאם אישית, חומר דיור ופריסת יציאה זמינים עבור פרויקטי OEM.
• לא בטוח איזה שילוב מתאים? תאר את פריסת הפאנל שלך ואנו נמליץ.

מקור כפול-מתאמי USB ו-HDMI לתלייה ללוח

פרמייר כבלמייצרת מתאמי תושבת לפאנל -USB-A, USB-C ו-HDMI כפולים עבור ארונות בקרה, לוחות HMI, מחשבים תעשייתיים, קיוסקים וציוד OEM. זמינות תצורות סטנדרטיות ומותאמות אישית. צור קשר עם צוות ההנדסה שלנו לקבלת תמיכה במפרט או הצעת מחיר.

מְחַבֵּר:צוות הנדסת כבלים פרימייר
