מכלול כבל PCM-ZC-0014 MATE-AX ל-Fakra, חלופה תואמת מחבר ל-TE Connectivity 2081393 Series
Premier Cable PCM-ZC-0014 הוא מכלול כבל RF מסוג MATE-AX to Fakra לרכב שתוכנן כחלופה תואמת מחברים ל-TE Connectivity 2081393 Series. זמין ב-0.5 מ', 1 מ', 2 מ', 10 מ' ובאורכים מותאמים אישית.
מטא כותרת:מכלול כבל PCM-ZC-0014 MATE-AX ל-Fakra תואם לסדרת TE 2081393
מטא תיאור:Premier Cable PCM-ZC-0014 הוא מכלול כבל RF מסוג MATE-AX to Fakra לרכב שתוכנן כחלופה תואמת מחברים ל-TE Connectivity 2081393 Series. זמין ב-0.5 מ', 1 מ', 2 מ', 10 מ' ובאורכים מותאמים אישית.
תוֹכֶן
סקירת מוצר
Premier Cable PCM-ZC-0014 הוא מכלול כבל RF לרכב שתוכנן עם אותה תצורת מחבר MATE-AX ל-Fakra כמו מכלולי הכבלים מסדרת TE Connectivity 2081393.
מכלול כבל זה כולל מחבר 4-ב-1 Mini Fakra MATE-AX בקצה האחד ומחבר נקבה Fakra סטנדרטי בקצה השני. זה מתאים ליישומי העברת אותות RF לרכב שבהם צריך לחבר ממשק רב-ערוצי קומפקטי של MATE-AX לנקודות חיבור סטנדרטיות של Fakra.
PCM-ZC-0014 יכול לשמש כמחבר-תואם ותואם-אלטרנטיבה עבור לקוחות המחפשים מכלול כבל MATE-AX ל-Fakra הקשור ל-TE Connectivity 2081393-1, 2081393-2, 2081398-3,948-3,948 2081393-5, ו-2081393-6 חלקי עזר.
בנוסף לאורכי הכבלים הסטנדרטיים, Premier Cable תומך גם בייצור מותאם אישית, כולל גרסה מורחבת של 10-מטרים לניתוב RF לרכב למרחקים ארוכים.

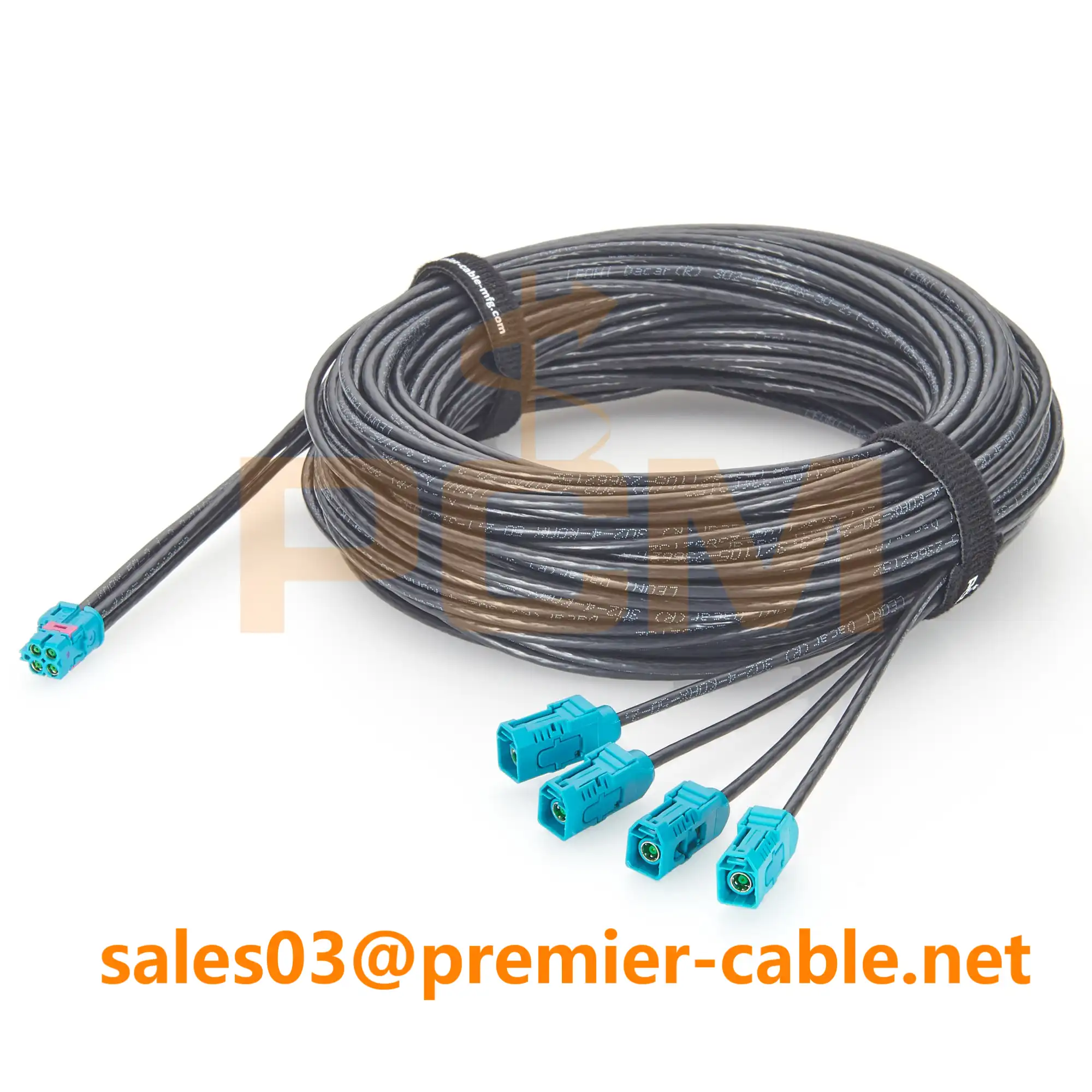

PCM-ZC-0014: מכלול כבל של MATE-AX ל-Fakra
תצוגת מוצר של הרכבת כבל RF לרכב
תצורת מחבר
| מיקום המחבר | מספר חלק של מחבר | תֵאוּר |
|---|---|---|
| סוף א | 1-2298721-9 | מחבר מיני פקרה MATE-AX 4-ב-1 |
| סוף ב' | 2-2326910-0 | מחבר נקבה פאקרה סטנדרטי |
תצורת המחבר מבוססת על מבנה מכלול כבל MATE-AX to Fakra, מה שהופך אותו למתאים למערכות RF לרכב, מודולי אנטנות, פלטפורמות חיישנים ויישומי העברת אותות-גבוהים.
סוף א': מחבר מיני פקרה MATE-AX 4-ב-1
סוף ב': מחבר נקבה פאקרה סטנדרטי
TE Connectivity 2081393 Series Reference
TE Connectivity 2081393 Series MATE-מכלול כבלים של AX to Fakra מופיעים בעיקר עם אורכי כבלים שונים. כיוון המחבר והרכבת הכבלים נשארים באותה תצורת MATE-AX ל-Fakra.
| TE Connectivity Reference מספר חלק | אורך כבל רשום | תְצוּרָה |
|---|---|---|
| 2081393-1 | 0.3 m | מכלול כבל MATE-AX to Fakra |
| 2081393-2 | 600 מ"מ | מכלול כבל MATE-AX to Fakra |
| 2081393-3 | 1 m | מכלול כבל MATE-AX to Fakra |
| 2081393-4 | 2000 מ"מ | מכלול כבל MATE-AX to Fakra |
| 2081393-5 | 3000 מ"מ | מכלול כבל MATE-AX to Fakra |
| 2081393-6 | 5000 מ"מ | מכלול כבל MATE-AX to Fakra |
Premier Cable PCM-ZC-0014 Cross Reference
| מספר חלק של כבל Premier | עיון לקישוריות TE | אורך כבל פרמייר | הערה הנדסית |
|---|---|---|---|
| PCM-ZC-0014-0.5M | הפניה ל-TE 2081393-2 | 0.5 m | אותה תצורת מחבר MATE-AX ל-Fakra; אורך מותאם אישית קצר יותר בהשוואה להתייחסות של 600 מ"מ |
| PCM-ZC-0014-1M | חלופה תואמת ל-TE 2081393-3 | 1 m | אותה תצורת מחבר MATE-AX ל-Fakra |
| PCM-ZC-0014-2M | חלופה תואמת ל-TE 2081393-4 | 2 m | אותה תצורת מחבר MATE-AX ל-Fakra |
| PCM-ZC-0014-10M | גרסת אורך מורחב | 10 m | פתרון מותאם אישית למרחקים ארוכים- מעבר לאורכי הפניה סטנדרטיים של TE |
מיקום הנדסי:PCM-ZC-0014 אינו ממוקם כמוצר מועתק או כתחליף TE מקורי. הוא ממוקם כפתרון -תואם למחבר ופתרון הרכבת כבל צולב- עבור לקוחות הזקוקים לכבל RF של MATE-AX ל-Fakra לרכב עם אפשרויות אורך גמישות.
היקף תאימות
PCM-ZC-0014 מתוכנן כמחבר-תואם ותואם-אלטרנטיבה ל-TE Connectivity 2081393 Series MATE-AX to Fakra.
התאימות מבוססת על הנקודות הבאות:
- תצורת מחבר MATE-AX to Fakra
- ממשק 4-ב-1 Mini Fakra MATE-AX
- ממשק חיבור נשי Fakra סטנדרטי
- יישום הרכבת כבל RF לרכב
- קונספט התקנה וניתוב אותות דומה
- תמיכה באורך כבל מותאם אישית עבור פריסות רכב שונות
יש לאשר את האימות הסופי בהתאם לדרישות החשמל, המכאניות, הסביבתיות ו-המערכת של הלקוח.
אורכי כבלים זמינים
Premier Cable PCM-ZC-0014 זמין באורכים הסטנדרטיים הבאים:
- 0.5 מטר
- 1 מטר
- 2 מטר
- 10 מטר
אורכי כבלים מותאמים אישית זמינים לפי בקשה.
עבור פרויקטים הדורשים תצורת מחבר זהה אך אורך כבל שונה, Premier Cable יכול לתמוך בייצור מכלול כבלים של MATE-AX to Fakra מותאם אישית על סמך שרטוטי לקוחות, דוגמאות או דרישות טכניות.
מורחב 10-מטר MATE-AX לפתרון כבל Fakra
יתרון מרכזי אחד של Premier Cable PCM-ZC-0014 הוא הזמינות של אורך כבל מורחב של 10 מטרים.
בהשוואה לאורכי הייחוס הנפוץ של TE Connectivity 2081393 Series, גרסת ה-10-מטר מספקת אפשרות ניתוב ארוכה יותר עבור ארכיטקטורות רכב מודרניות ופריסות RF מורכבות ברכב.
מכלול הכבלים של 10-מטר MATE-AX לפקרה מתאים ל:
- ניתוב חיישן ADAS למרחקים-ארוכים
- מערכות אנטנות מותקנות על גג-
- מודולי אנטנת סנפיר כריש
- פלטפורמות בקר תחום מרכזי
- מערכות תקשורת נהיגה אוטונומית
- ניתוב עמוד השדרה של RF לרכב-תדר גבוה
- ארכיטקטורות רכב הדורשות מסלולי כבלים ארוכים יותר
אפשרות אורך מורחב זו מסייעת ללקוחות לפשט את המקור כאשר אורכי קטלוג סטנדרטיים אינם יכולים לעמוד בדרישות התקנת הפרויקט.
מורחב 10-מטר MATE-AX לכבל Fakra
פתרון ניתוב RF לרכב{{0} למרחקים ארוכים
אימות הנדסי ותמיכה בבדיקות
עבור פרויקטים של הרכבת כבלי RF לרכב, תאימות מחברים לבדה אינה תמיד מספיקה. ייתכן שיידרש גם אימות חשמלי ומכני בהתאם לפלטפורמת הרכב הסופית וסביבת היישום.
Premier Cable יכול לתמוך בדרישות אימות מבוססות-פרויקט, כולל:
- מבחן המשכיות
- בדיקה חזותית
- בדיקת התאמת מחברים
- אימות אורך כבל
- בדיקת עכבה, אם רלוונטי
- בדיקת אובדן הכנסה, אם רלוונטי
- בדיקת VSWR, אם רלוונטי
- דיון על ביצועי מיגון ו-RF המבוסס על דרישות הפרויקט
ניתן לדון בפריטי בדיקה ובקריטריוני קבלה בהתאם למפרט הטכני של הלקוח.
תכונות מפתח
- אלטרנטיבה תואמת-מחבר ל-TE Connectivity 2081393 Series
- 4-ב-1 Mini Fakra MATE-AX לתצורת Fakra נשית סטנדרטית
- משתמש ב-MATE-AX Connector 1-2298721-9 וב-Fakra Connector 2-2326910-0
- מתאים להעברת אותות RF לרכב
- זמין באורך של 0.5 מטר, 1 מטר, 2 מטר ו-10 מטר
- זמין ייצור באורך כבל מותאם אישית
- גרסת 10-מטר מורחבת לניתוב רכבים למרחקים ארוכים
- מתאים ליישומי אנטנת רכב, חיישן, ADAS וטלמטיקה
- תמיכה בהרכבת כבל OEM ו-ODM
- תמיכה הנדסית לבחירת מחברים וכבלים
יישומים
מכלולי כבלים של PCM-ZC-0014 MATE-AX to Fakra מתאימים ליישומי RF לרכב ותדר גבוה לשידור אותות, כולל:
- מערכות חיישני ADAS
- מודולי אנטנת GNSS / GPS
- יחידות בקרת טלמטיקה
- מערכות אנטנות סנפיר כריש
- מודולי תקשורת מכ"ם
- פלטפורמות נהיגה אוטונומיות
- ארכיטקטורות מחשוב מרכזיות לרכב
- תדירות גבוהה-ב-ניתוב אותות RF של רכב
- אנטנות לרכב ומערכות תקשורת
למה לבחור Premier Cable PCM-ZC-0014?
Premier Cable PCM-ZC-0014 מספק אפשרות מקורות גמישה ללקוחות המחפשים מכלול כבל MATE-AX ל-Fakra התואם לתצורת מחברים מסדרת TE Connectivity 2081393.
בהשוואה לאורכי קטלוג קבועים, Premier Cable תומך הן באורכי כבלים סטנדרטיים והן באורכי כבלים מותאמים אישית, כולל גרסה מורחבת של 10-מטר עבור יישומי RF לרכב למרחקים ארוכים.
לקוחות יכולים לבחור Premier Cable PCM-ZC-0014 עבור:
- מקורות חלופיים עבור יישומים הקשורים לסדרת TE 2081393
- התאמה אישית של אורך כבל גמיש
- מורחב 10-מטר MATE-AX לפתרון Fakra
- תמיכה הנדסית מבוססת-פרויקטים
- ייצור כבל OEM / ODM
- דוגמה ותמיכה בייצור-קטן
- התאמה אישית של מכלול כבל RF על בסיס דרישות הלקוח
מידע חקירה
אם אתה מחפש מכלול כבלים תואם מסדרת TE 2081393 MATE-AX to Fakra, אנא שלח לנו את המידע הבא להצעת מחיר:
- אורך כבל נדרש
- כיוון מחבר
- סוג כבל או מפרט כבל
- כַּמוּת
- סביבת אפליקציה
- דרישות בדיקת חשמל
- דרישות מכניות או סביבתיות
- אסמכתא מספר חלק TE, אם זמין
Premier Cable יכול לתמוך בפתרונות הרכבת כבלי RF של MATE-AX to Fakra סטנדרטיים ומותאמים אישית עבור ADAS, אנטנות, טלמטיקה, GNSS, מכ"ם ונהיגה אוטונומית.
הודעת סימן מסחרי:מספרי חלקים הקשורים ל-TE Connectivity, TE, MATE-AX ו-Fakra- הם סימנים מסחריים או מספרי חלקים של הבעלים שלהם. Premier Cable PCM-ZC-0014 הוא מכלול כבלים המיוצר באופן עצמאי שתוכנן כחלופה תואמת מחבר- למטרות התייחסות והצלבה.
