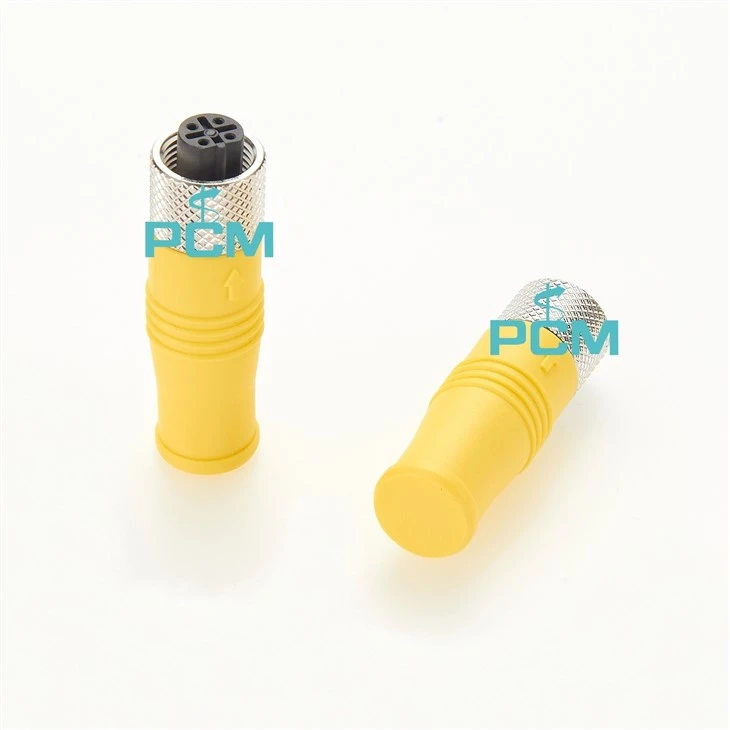

ציור של מחבר IP67 מקודד B של Profibus M12 Bus Termination
מפרט של תקע סיום אפיק M12 נקבה B-code
|
שם המוצר |
רכיב מערכת BUS נגד מסיים M12 Profibus |
|
מספר DWG |
מסיים ג'ק PCM-S-0410 M12 |
| חלק מס' |
תואם ל-SAC-5P-M12FS PB TR
|
|
סוג מחבר |
מחבר M12 נקבה 4-פינים |
| הִתנַגְדוּת | 220 אוהם, 390 אוהם |
| פּרוֹטוֹקוֹל | Profibus-DP, Profibus-PA, Profibus-FMS |
|
מס' של ליבות |
4 פינים |
|
חומר דיור |
PVC 45P |
|
חומר מנצח |
נְחוֹשֶׁת |
|
ציפוי מגע |
זָהָב |
אודות PROFIBUS M12 Terminator
כדי להבטיח שידור אות יעיל ברשת Profibus, סיום מקטע אוטובוס נכון הוא חיוני. עבור Profibus RS485, סיום האוטובוס מושג בדרך כלל באמצעות שלושה נגדים. תפקידם של נגדים אלו הוא למנוע השתקפויות של אותות בקצה האפיק, ובכך להפחית שגיאות בהעברת נתונים. בדרך כלל, נגד 120 Ω ממוקם בסוף כל מקטע Profibus כדי להתאים את העכבה האופיינית של האוטובוס ולהבטיח שלמות האות האופטימלית.
עבור Profibus MBP (PA), הסיום מורכב מנגד וקבל. תצורה זו שומרת על שלמות האות למרחקים ארוכים, מה שחשוב במיוחד ביישומי אוטומציה של תהליכים בסביבות רועשות. הנגד משמש כדי להתאים את עכבת האוטובוס, בעוד הקבל משמש לסינון רעשים בתדר גבוה ולייצב את רמת מתח ה-DC באפיק, ובכך לשפר את אמינות התקשורת.
סיום אוטובוס הוא קריטי ברשתות Profibus כדי למנוע ביעילות בעיות כמו השתקפויות של אותות, התנגשויות נתונים ושגיאות תקשורת. על ידי הטמעת אמצעי סיום נאותים, ניתן לשפר משמעותית את האמינות והביצועים של רשתות Profibus, מה שמבטיח תקשורת חזקה בין מכשירים ביישומים תעשייתיים שונים.
יישום התנגדות מסוף M12 B קוד
